印刷电路板(PCB)制作( -下)

本文深圳宏力捷通过图文结合的方式为大家介绍印刷电路板(PCB)制作，包含使用CAM读取版层、CAM转LMD档等信息。

4-2 CAM读取版层

CAM是雕刻机所附属之软体，主要功用在读取各个不同PCB绘图软体，其所转出来之不一样的档案，都必须经过CAM读取出以后再给雕刻机来作辨识驱动。进入CAM程式后，按左上方汇入图案，找到Gerber所在位置，选取需要读入之版层，如图24。

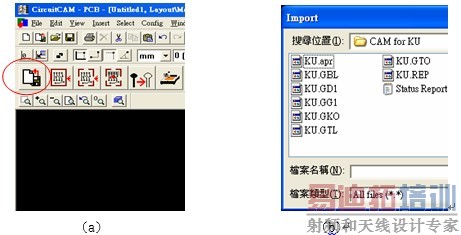

                                                            图24 CAM读入版层

我们首先读取零件面GTL，把Layer版层选到顶层TopLayer后，我们就可以按Import输入。以此类推我们重覆刚刚的步骤，把焊锡面GBL读取出来后，在Layer版层选取BottomLayer后，Import输入。把焊锡面TXT读取出来后，在Layer版层选取Drillplated后，Import输入。再读取外框面GKO，Layer选到BoardOutline后输入，如图25。

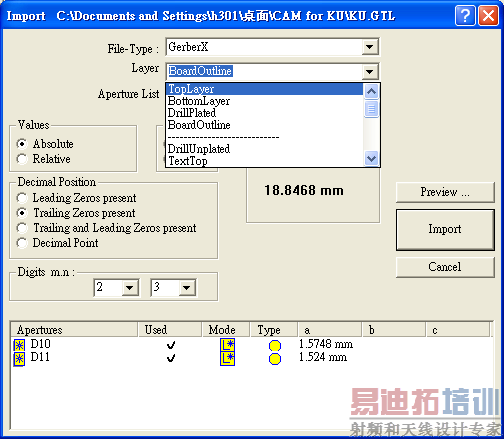

                                          图25 选取汇入之版层

画面显示PCB布线结果，如图26所示，其中零件面以红色表示，焊锡面以绿色表示，外框以黄色表示。

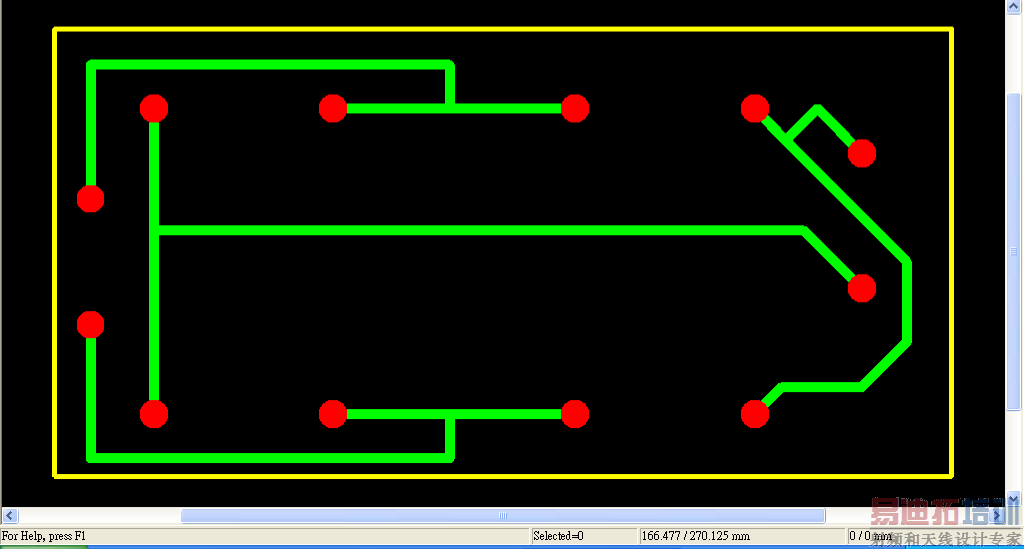

                                    图26 汇入完成图

4-3 CAM隔离线

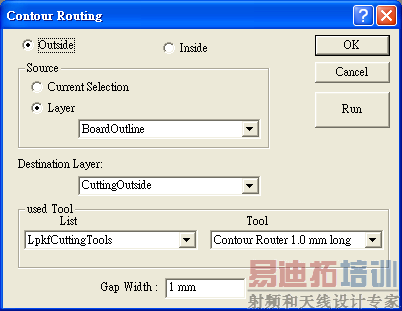

接着就是划出隔离线，隔离线是一种给雕刻机辨别的线路，我们从外框开始画起，从上方主选单Edit中，选取Contour Routing出现对话框，选取外框选项Outside，在版层中下拉选取外框BoardOutline，再来以下都是预设值无须更动，如图27，按Run输出。画面出现如图28附隔离线之布线图。

此时在原完成之布线图(图26)外框会多一条白灰色隔离线，然而外框隔离线是给雕刻机裁边时辨识用，所以在裁边时必须保留连接点一至二点，以供PCB板在未完成取下前能与外围连接在一起，固定位置，以免任意晃动。把滑鼠游标移到外框以外区域双击后，隔离线颜色变深，且在隔离线上会出现有米字符号，而米字符号以键盘上数字键里的”+””-“来移动，当点下保留连接点之按钮时，隔离线则会出现缺口，如图28。

                                              图27 外框隔离线对话框

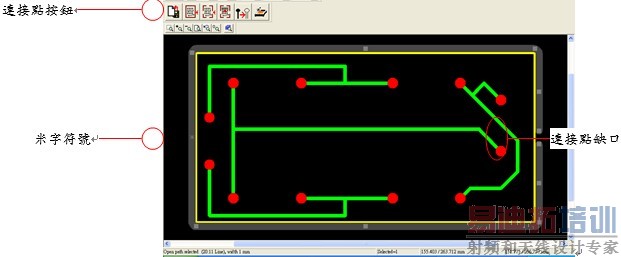

                                                            图28 选取保留连接点位置

接着输出焊锡面和零件面之隔离线，从上方主选单Edit选项中，选Insulate后，出现Main对话框，Job对话框里选到TOP之选项，在Width里的Special里的值更改为0mm，如图29，按Run输出零件面隔离线完成。重複上述步骤Job对话框里选到Bottom之选项,在Width里的Special里的值更改为0mm后，按Run输出焊锡面隔离线完成，如图30。

                                                                图29 隔离线对话框

画面上，在各层面(如零件面、焊锡面)中会有一条不同颜色之隔离线细线，如图30。然后可以做存档的动作，CAM档案所存在位置，LMD档就会输出至同一位置。

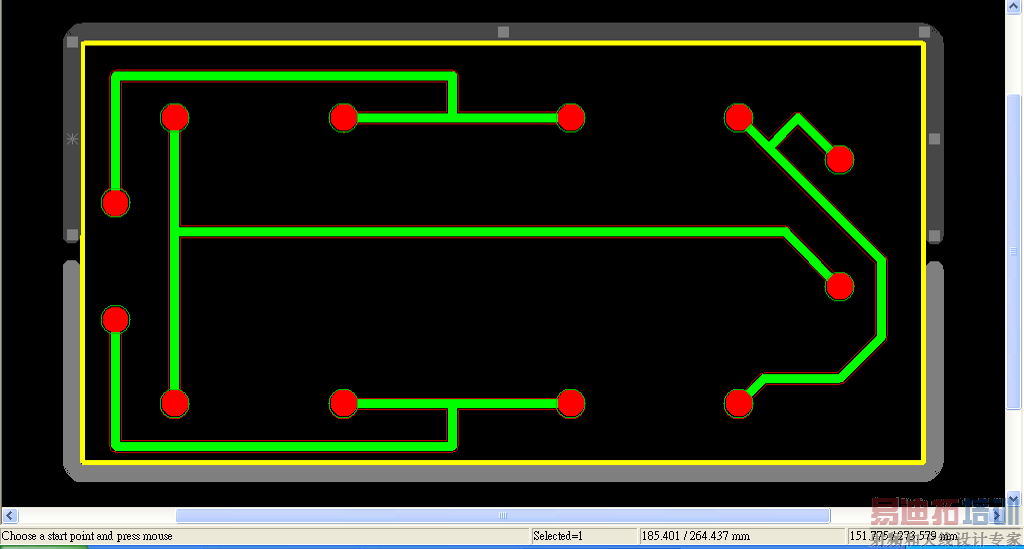

                                           图30 隔离线

4-4 CAM转LMD档

按下图之按钮，LMD档自动输出完成图至指定位置，如图31。

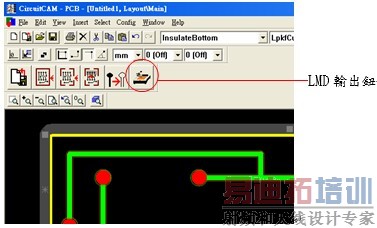

                                        图31 LMD输出

4-5 BoardMaster雕刻

最后到了重要关头，就是我们即将把作品成型的最后一个步骤，打开雕刻机的执行驱动，在上方主选单File→Import→LMD，找出刚才完成的LMD档输入，在上方主选单中View→All projects把工作图形放大，如图32。

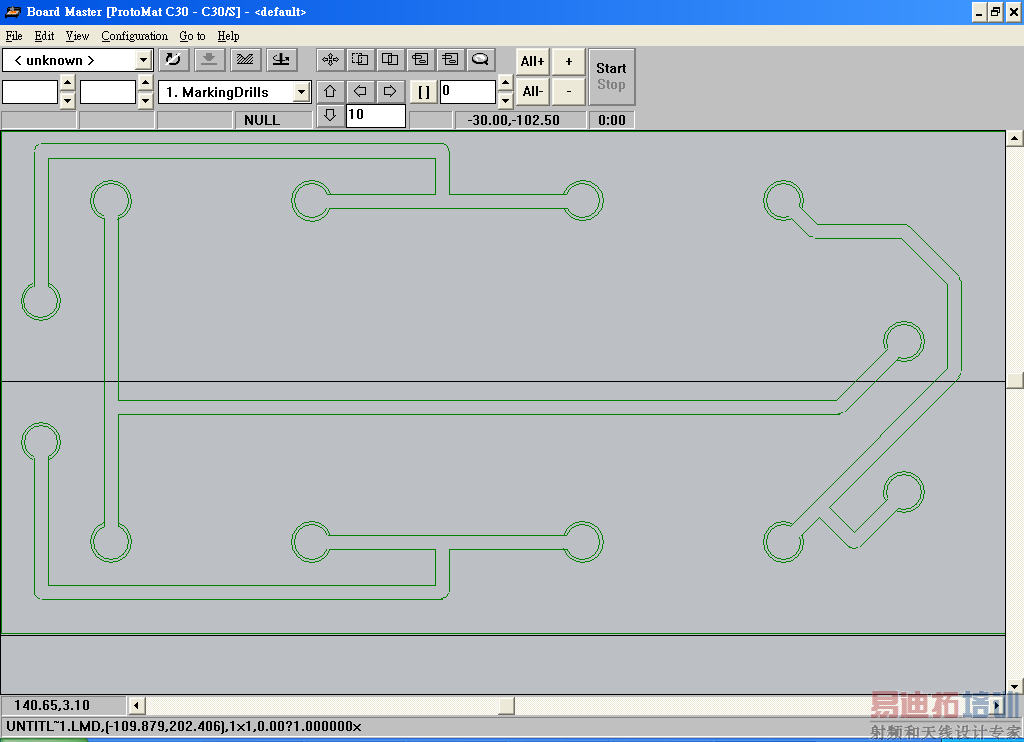

                                                                         图32 读取LMD

接着把版层选取到MillingBottom，按All+辨识钮，工作图形会变高亮度，接着按Start开始执行雕刻。之后重覆上述动作，选取到DrillngPlated，按All+辨识钮，此时钻孔点变高亮度，按Start开始执行钻孔。鑚孔完后版层选取到Cutting外框，按All+会使外框线变高亮度，接着按Start开始执行裁边，如图33。

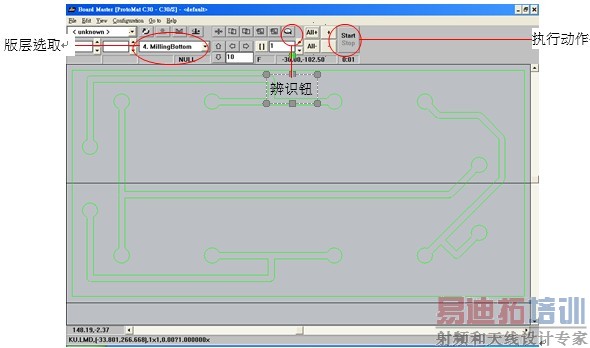

                                                                             图33 辨识

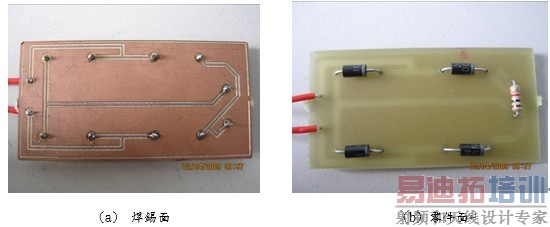

取下完成雕刻之PCB板，用手或美工刀将保留之连接点切断，将零件焊接上去后即完成电路，如图3-34为本节之范例，桥式整流器电路之完成品。

                                                                                图34 完成品
