PCB设计电气层的布置方法

录入:edatop.com    点击:

PCB设计时,PCB顶层和底层可布置元件,其中的一层可设计为按键面其它接口界面,为了保证EMC及ESD性能,在顶层和底层一般不走线,如果要走线也只能走短线,且走线要尽量少。

1、PCB设计四层板电气层的布置

四层板的PCB设计我司在KEY板及LCD上应用较多,一般采用下面的电气层分布:

第一种布置方法:第一层:元件层,第二层:信号线层,第三层:信号线层,第四层:元件层。

第二种布置方法:第一层:元件层,第二层:信号线层,第三层:地线层,第四层:元件层。

第三种布置方法:第一层:元件层,第二层:信号线层,第三层:电源层,第四层:元件层。


2、PCB设计六层板电气层的布置:

现我公司布置六层板时,一般采用下面的电气层分布:

第一层:元件层,第二层:信号线层,第三层:地线层,第四层:电源线层,第五层:信号线层,第六层:元器件层。

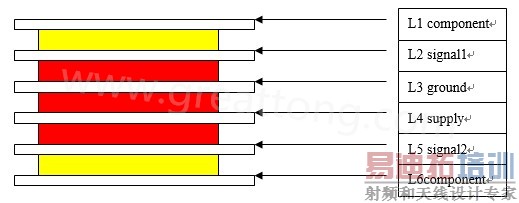

六层HDI板电气结构

                                             图2.1 六层HDI板电气结构


3、PCB设计八层板电气层的布置

八层板推荐使用以下电气层分布:

第一层:元件层,第二层:信号线层,第三层:地线层,第四层:电源线层,第五层:信号线层,第六层:地线层,第七层:信号线层,第八层:元件层。
