PCB大讲堂：LED散热基板的发展趋势

一、前言

        随着全球环保意识的抬头，节能省电已成为当今的趋势。LED产业是近年来最受瞩目的产业的一。发展至今，LED产品已具有节能、省电、高效率、反应时间快、寿命周期长、且不含汞，具有环保效益…等优点。然而通常LED高功率产品输入功率约为20%能转换成光，剩下80%的电能均转换为热能。

        一般而言，LED发光时所产生的热能若无法导出，将会使LED结面温度过高，进而影响产品生命周期、发光效率、稳定性，而LED结面温度、发光效率及寿命的间的关系，以下将利用关系图作进一步说明。

        图一为LED结面温度与发光效率的关系图，当结面温度由25℃上升至100℃时，其发光效率将会衰退20%到75%不等，其中又以黄色光衰退75%最为严重。此外，当LED的操作环境温度愈高，其产品寿命亦愈低(如图二所示)，当操作温度由63℃升到74℃时，LED平均寿命将会减少3/4。因此，要提升LED的发光效率，LED系统的热散管理与设计便成为了一重要课题，在了解LED散热问题的前，必须先了解其散热途径，进而针对散热瓶颈进行改善。

二、LED散热途径

依据不同的封装技术，其散热方法亦有所不同，而LED各种散热途径方法约略可以下图三示意的：

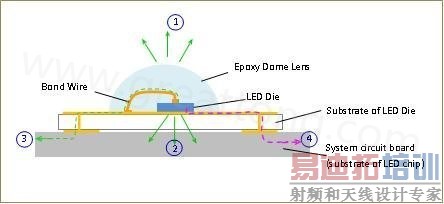

图三 LED散热途径示意图。(散热途径说明：)

1. 从空气中散热

2. 热能直接由Systemcircuitboard导出

3. 经由金线将热能导出

4. 若为共晶及Flipchip制程，热能将经由通孔至系统电路板而导出)


        一般而言，LED晶粒(Die)以打金线、共晶或覆晶方式连结于其基板上(SubstrateofLEDDie)而形成一LED芯片(chip)，而后再将LED芯片固定于系统的电路板上(Systemcircuitboard)。因此，LED可能的散热途径为直接从空气中散热(如图三途径1所示)，或经由LED晶粒基板至系统电路板再到大气环境。而散热由系统电路板至大气环境的速率取决于整个发光灯具或系统的设计。

        然而，现阶段整个系统的散热瓶颈，多数发生在将热量从LED晶粒传导至其基板再到系统电路板为主。此部分的可能散热途径：其一为直接藉由晶粒基板散热至系统电路板(如图三途径2所示)，在此散热途径里，其LED晶粒基板材料的热散能力即为相当重要的参数。另一方面，LED所产生的热亦会经由电极金属导线而至系统电路板，一般而言，利用金线方式做电极接合下，散热受金属线本身较细长的几何形状而受限(如图三途径3所示)；因此，近来即有共晶(Eutectic)或覆晶(Flipchip)接合方式，此设计大幅减少导线长度，并大幅增加导线截面积，如此一来，藉由LED电极导线至系统电路板的散热效率将有效提升(如图三)途径4所示)。

经由以上散热途径解释，可得知散热基板材料的选择与其LED晶粒的封装方式于LED热散管理上占了极重要的一环，后段将针对LED散热基板做概略说明。


三、LED散热基板

        LED散热基板主要是利用其散热基板材料本身具有较佳的热传导性，将热源从LED晶粒导出。因此，我们从LED散热途径叙述中，可将LED散热基板细分两大类别，分别为(1)LED晶粒基板与(2)系统电路板，此两种不同的散热基板分别承载着LED晶粒与LED芯片将LED晶粒发光时所产生的热能，经由LED晶粒散热基板至系统电路板，而后由大气环境吸收，以达到热散的效果。

1. 系统电路板

系统电路板主要是作为LED散热系统中，最后将热能导至散热鳍片、外壳或大气中的材料。近年来印刷电路板(PCB)的生产技术已非常纯熟，早期LED产品的系统电路板多以PCB为主，但随着高功率LED的需求增加，PCB的材料散热能力有限，使其无法应用于其高功率产品，为了改善高功率LED散热问题，近期已发展出高热导系数铝基板(MCPCB)，利用金属材料散热特性较佳的特色，已达到高功率产品散热的目的。然而随着LED亮度与效能要求的持续发展，尽管系统电路板能将LED芯片所产生的热有效的散热到大气环境，但是LED晶粒所产生的热能却无法有效的从晶粒传导至系统电路板，异言的，当LED功率往更高效提升时，整个LED的散热瓶颈将出现在LED晶粒散热基板，下段文章将针对LED晶粒基板做更深入的探讨。


2. LED晶粒基板

LED晶粒基板主要是作为LED晶粒与系统电路板的间热能导出的媒介，藉由打线、共晶或覆晶的制程与LED晶粒结合。而基于散热考虑，目前市面上LED晶粒基板主要以陶瓷基板为主，以线路备制方法不同约略可区分为：厚膜陶瓷基板、低温共烧多层陶瓷、以及薄膜陶瓷基板三种，在传统高功率LED组件，多以厚膜或低温共烧陶瓷基板作为晶粒散热基板，再以打金线方式将LED晶粒与陶瓷基板结合。如前言所述，此金线连结限制了热量沿电极接点散失的效能。因此，近年来，国内外大厂无不朝向解决此问题而努力。

        其解决方式有二，其一为寻找高散热系数的基板材料，以取代氧化铝，包含了硅基板、碳化硅基板、阳极化铝基板或氮化铝基板，其中硅及碳化硅基板的材料半导体特性，使其现阶段遇到较严苛的考验，而阳极化铝基板则因其阳极化氧化层强度不足而容易因碎裂导致导通，使其在实际应用上受限，因而，现阶段较成熟且普通接受度较高的即为以氮化铝作为散热基板；然而，目前受限于氮化铝基板不适用传统厚膜制程(材料在银胶印刷后须经850℃大气热处理，使其出现材料信赖性问题)，因此，氮化铝基板线路需以薄膜制程备制。以薄膜制程备制的氮化铝基板大幅加速了热量从LED晶粒经由基板材料至系统电路板的效能，因此大幅降低热量由LED晶粒经由金属线至系统电路板的负担，进而达到高热散的效果。

        另一种热散的解决方案为将LED晶粒与其基板以共晶或覆晶的方式连结，如此一来，大幅增加经由电极导线至系统电路板的散热效率。然而此制程对于基板的布线精确度与基板线路表面平整度要求极高，这使得厚膜及低温共烧陶瓷基板的精准度受制程网版张网问题及烧结收缩比例问题而不敷使用。现阶段多以导入薄膜陶瓷基板，以解决此问题。薄膜陶瓷基板以黄光微影方式备制电路，辅以电镀或化学镀方式增加线路厚度，使得其产品具有高线路精准度与高平整度的特性。共晶/覆晶制程辅以薄膜陶瓷散热基板势必将大幅提升LED的发光功率与产品寿命。


        近年来，由于铝基板的开发，使得系统电路板的散热问题逐渐获得改善，甚而逐渐往可挠曲的软式电路板开发。另一方面，LED晶粒基板亦逐步朝向降低其热阻方向努力，下表一即为目前国内常见的系统电路板以及LED晶粒基板种类与主要供货商：

表一LED散热基板种类及其主要供货商

四、LED陶瓷散热基板介绍

        如何降低LED晶粒陶瓷散热基板的热阻为目前提升LED发光效率最主要的课题的一，若依其线路制作方法可区分为厚膜陶瓷基板、低温共烧多层陶瓷、以及薄膜陶瓷基板三种，分别说明如下：

1. 厚膜陶瓷基板

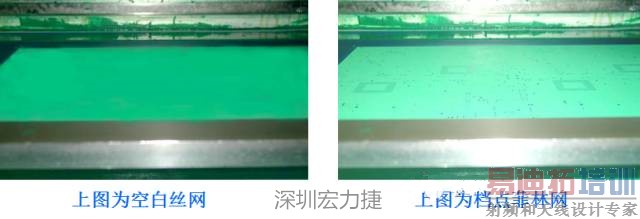

厚膜陶瓷基板乃采用网印技术生产，藉由刮刀将材料印制于基板上，经过干燥、烧结、雷射等步骤而成，目前国内厚膜陶瓷基板主要制造商为禾伸堂、九豪等公司。一般而言，网印方式制作的线路因为网版张网问题，容易产生线路粗糙、对位不精准的现象。因此，对于未来尺寸要求越来越小，线路越来越精细的高功率LED产品，亦或是要求对位准确的共晶或覆晶制程生产的LED产品而言，厚膜陶瓷基板的精确度已逐渐不敷使用。

2. 低温共烧多层陶瓷
低温共烧多层陶瓷技术，以陶瓷作为基板材料，将线路利用网印方式印刷于基板上，再整合多层的陶瓷基板，最后透过低温烧结而成，而其国内主要制造商有璟德电子、鋐鑫等公司。而低温共烧多层陶瓷基板的金属线路层亦是利用网印制程制成，同样有可能因张网问题造成对位误差，此外，多层陶瓷迭压烧结后，还会考虑其收缩比例的问题。因此，若将低温共烧多层陶瓷使用于要求线路对位精准的共晶/覆晶LED产品，将更显严苛。

3. 薄膜陶瓷基板
为了改善厚膜制程张网问题，以及多层迭压烧结后收缩比例问题，近来发展出薄膜陶瓷基板作为LED晶粒的散热基板。薄膜散热基板乃运用溅镀、电/电化学沉积、以及黄光微影制程制作而成，具备：(1)低温制程(300℃以下)，避免了高温材料破坏或尺寸变异的可能性；(2)使用黄光微影制程，让基板上的线路更加精确；(3)金属线路不易脱落…等特点，因此薄膜陶瓷基板适用于高功率、小尺寸、高亮度的LED，以及要求对位精确性高的共晶/覆晶封装制程。而目前国内主要以瑷司柏电子与同欣电等公司，具备了专业薄膜陶瓷基板生产能力。


五、国际大厂LED产品发展趋势

目前LED产品发展的趋势，可从LED各封装大厂近期所发表的LED产品功率和尺寸观察得知，高功率、小尺寸的产品为目前LED产业的发展重点，且均使用陶瓷散热基板作为其LED晶粒散热的途径。因此，陶瓷散热基板在高功率，小尺寸的LED产品结构上，已成为相当重要的一环，以下表二即为国内外主要的LED产品发展近况与产品类别作简单的汇整。

表二国内外主要的LED产品发展近况与产品类别

六、结论

要提升LED发光效率与使用寿命，解决LED产品散热问题即为现阶段最重要的课题的一，LED产业的发展亦是以高功率、高亮度、小尺寸LED产品为其发展重点，因此，提供具有其高散热性，精密尺寸的散热基板，也成为未来在LED散热基板发展的趋势。现阶段以氮化铝基板取代氧化铝基板，或是以共晶或覆晶制程取代打金线的晶粒/基板结合方式来达到提升LED发光效率为开发主流。在此发展趋势下，对散热基板本身的线路对位精确度要求极为严苛，且需具有高散热性、小尺寸、金属线路附着性佳等特色，因此，利用黄光微影制作薄膜陶瓷散热基板，或将成为促进LED不断往高功率提升的重要触媒的一。
