PCB抄板大讲堂:电路板抄板工程师必知的IC封装专业术语

录入:edatop.com    点击:

对于一般的PCB抄板工程师来说,在对电路板进行抄板难易鉴定以及封装器件分析时,需要对PCB电路板上IC封装有一定的了解,特别是对于一些初涉及PCB抄板的技术人员,对某些专业术语的陌生将可能影响对电路板的技术分析和PCB抄板进程。在此,我们将详细介绍关于PCB上IC封装技术的相关行业术语,供PCB抄板或PCB设计工程师参考学习。

1、BGA(ball grid array)

球形触点陈列,表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚,在印刷基板的正面装配LSI 芯片,然后用模压树脂或灌封方法进行密封。也 称为凸点陈列载体(PAC)。引脚可超过200,是多引脚LSI 用的一种封装。 封装本体也可做得比QFP(四侧引脚扁平封装)小。例如,引脚中心距为1.5mm 的360 引脚 BGA 仅为31mm 见方;而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。而且BGA 不用担心QFP 那样的引脚变形问题。 该封装是美国Motorola 公司开发的,首先在便携式电话等设备中被采用,今后在美国有可能在个人计算机中普及。最初,BGA 的引脚(凸点)中心距为1.5mm,引脚数为225。现在也有 一些LSI 厂家正在开发500 引脚的BGA。 BGA 的问题是回流焊后的外观检查。现在尚不清楚是否有效的外观检查方法。有的认为 , 由于焊接的中心距较大,连接可以看作是稳定的,只能通过功能检查来处理。 美国Motorola 公司把用模压树脂密封的封装称为OMPAC,而把灌封方法密封的封装称为GPAC(见OMPAC 和GPAC)。

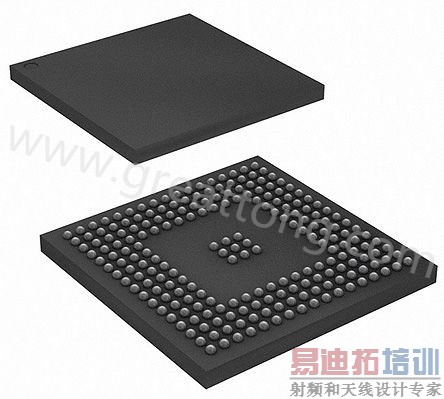

BGA(ball grid array)

2、BQFP(quad flat package with bumper)

带缓冲垫的四侧引脚扁平封装。QFP 封装之一,在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形。美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。引脚中心距0.635mm,引脚数从84 到196 左右(见QFP)。
BQFP(quad flat package with bumper)

3、碰焊PGA(butt joint pin grid array)
表面贴装型PGA 的别称(见表面贴装型PGA)。
碰焊PGA(butt joint pin grid array)

4、C-(ceramic)

表示陶瓷封装的记号。例如,CDIP 表示的是陶瓷DIP。是在实际中经常使用的记号。

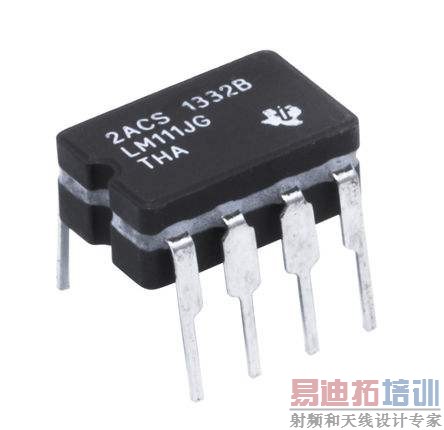

CDIP

5、Cerdip

用玻璃密封的陶瓷双列直插式封装,用于ECL RAM,DSP(数字信号处理器)等电路。带有 玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。引脚中心距2.54mm,引脚数从8 到42。在japon,此封装表示为DIP-G(G 即玻璃密封的意思)。

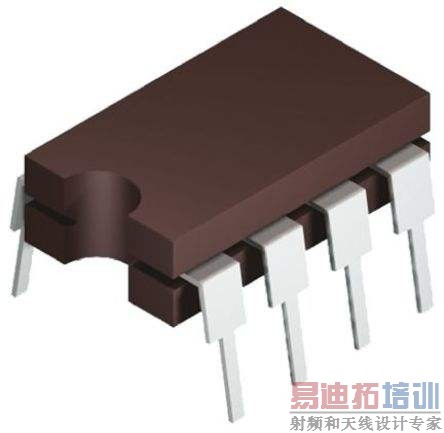

Cerdip

6、Cerquad

表面贴装型封装之一,即用下密封的陶瓷QFP,用于封装DSP 等的逻辑LSI 电路。带有窗口的Cerquad 用于封装EPROM 电路。散热性比塑料QFP 好,在自然空冷条件下可容许1. 5~ 2W 的功率。但封装成本比塑料QFP 高3~5 倍。引脚中心距有1.27mm、0.8mm、0.65mm、 0.5mm、 0.4mm 等多种规格。引脚数从32 到368。
Cerquad

7、CLCC(ceramic leaded chip carrier)

带引脚的陶瓷芯片载体,表面贴装型封装之一,引脚从封装的四个侧面引出,呈丁字形 。 带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。此封装也称为 QFJ、QFJ-G(见QFJ)。

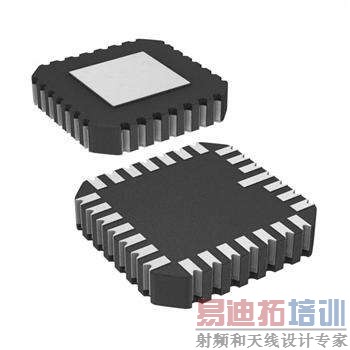

CLCC(ceramic leaded chip carrier)

8、COB(chip on board)

板上芯片封装,是裸芯片贴装技术之一,半导体芯片交接贴装在印刷线路板上,芯片与基板的电气连接用引线缝合方法实现,芯片与基板的电气连接用引线缝合方法实现,并用树脂覆盖以确保可靠性。虽然COB 是最简单的裸芯片贴装技术,但它的封装密度远不如TAB 和 倒片焊技术。
COB(chip on board)

9、DFP(dual flat package)

双侧引脚扁平封装。是SOP 的别称(见SOP)。以前曾有此称法,现在已基本上不用。

10、DIC(dual in-line ceramic package)

陶瓷DIP(含玻璃密封)的别称(见DIP).

11、DIL(dual in-line)
DIL是dual in-line的缩写,双列直插式。

12、DIP(dual in-line package)

双列直插式封装。插装型封装之一,引脚从封装两侧引出,封装材料有塑料和陶瓷两种。

DIP 是最普及的插装型封装,应用范围包括标准逻辑IC,存贮器LSI,微机电路等。

引脚中心距2.54mm,引脚数从6 到64。封装宽度通常为15.2mm。有的把宽度为7.52mm和10.16mm的封装分别称为skinny DIP 和slim DIP(窄体型DIP)。但多数情况下并不加区分,只简单地统称为DIP。另外,用低熔点玻璃密封的陶瓷DIP 也称为cerdip(见cerdip)。

13、DSO(dual small out-lint)

双侧引脚小外形封装。SOP 的别称(见SOP)。部分半导体厂家采用此名称。

14、DICP(dual tape carrierpackage)

双侧引脚带载封装。TCP(带载封装)之一。引脚制作在绝缘带上并从封装两侧引出。由于利用的是TAB(自动带载焊接)技术,封装外形非常薄。常用于液晶显示驱动LSI,但多数为定制品。

另外,0.5mm厚的存储器LSI 簿形封装正处于开发阶段。在日本,按照EIAJ(日本电子机械工业)会标准规定,将DICP 命名为DTP。

15、DIP(dual tape carrierpackage)

同上。日本电子机械工业会标准对DTCP 的命名(见DTCP)。

16、FP(flat package)

扁平封装。表面贴装型封装之一。QFP 或SOP(见QFP 和SOP)的别称。部分半导体厂家采用此名称。

17、flip-chip

倒焊芯片。裸芯片封装技术之一,在LSI 芯片的电极区制作好金属凸点,然后把金属凸点与印刷基板上的电极区进行压焊连接。封装的占有面积基本上与芯片尺寸相同。是所有封装技术中体积最小、最薄的一种。

但如果基板的热膨胀系数与LSI 芯片不同,就会在接合处产生反应,从而影响连接的可靠性。因此必须用树脂来加固LSI 芯片,并使用热膨胀系数基本相同的基板材料。

18、FQFP(fine pitch quad flatpackage)

小引脚中心距QFP。通常指引脚中心距小于0.65mm的QFP(见QFP)。
