PCBA DFM问题实例分析

录入:edatop.com    点击:

PCBA DFM问题实例1:物料与PAD不匹配

 引脚与焊盘接触面积太小

引脚与焊盘接触面积太小

缺失过孔、铜箔面积过小

缺失过孔、铜箔面积过小

可能后果

生产停滞,造成等待浪费

产品出货或上市延迟

PCBA DFM问题实例2:元件距离太近,组装干涉

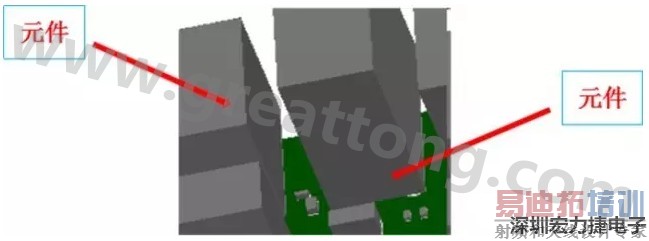

PCBA DFM问题实例2:元件距离太近,组装干涉

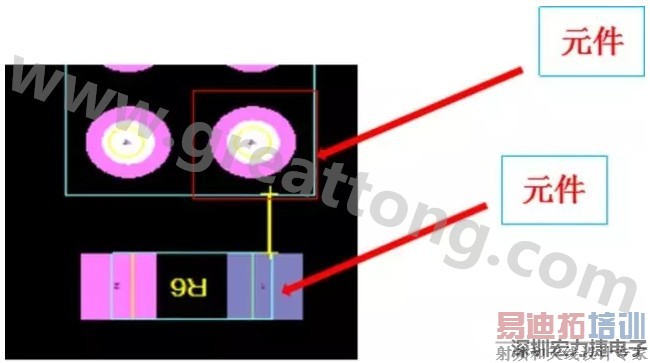

PCBA DFM问题实例2:元件距离太近,组装干涉

可能后果:

对设备精度要求高维修不方便

PCBA DFM问题实例3: Via孔与焊盘间距风险

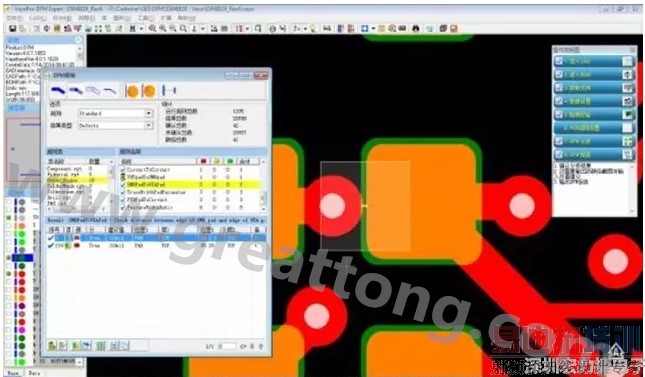

PCBA DFM问题实例3: Via孔与焊盘间距风险

可能后果

Via孔布满PCB板时,细微处处理不当,易造成桥接、短路,锡少问题。

PCBA DFM问题实例4:孔环问题

孔与PAD不同心

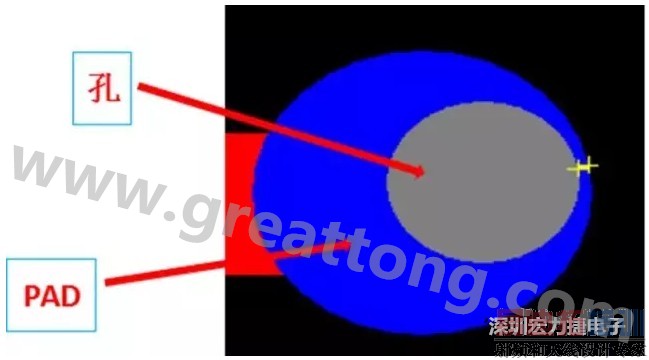

孔与PAD不同心

孔环过小,甚至缺失

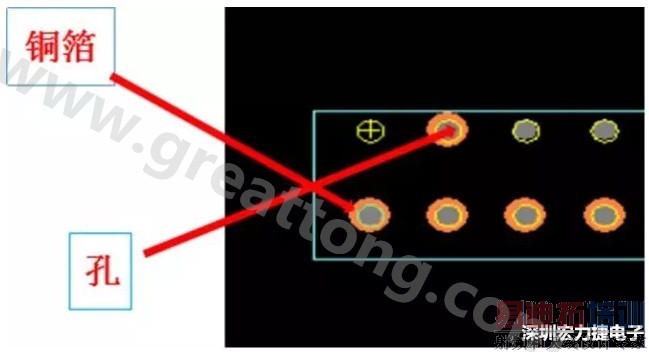

孔环过小,甚至缺失

可能后果:

易导致via/镀通孔结构虚弱,在恶劣使用环境易开裂、折断,造成功能失效,寿命缩短。

PCBA DFM问题实例5: 元器件下方过孔潜在风险

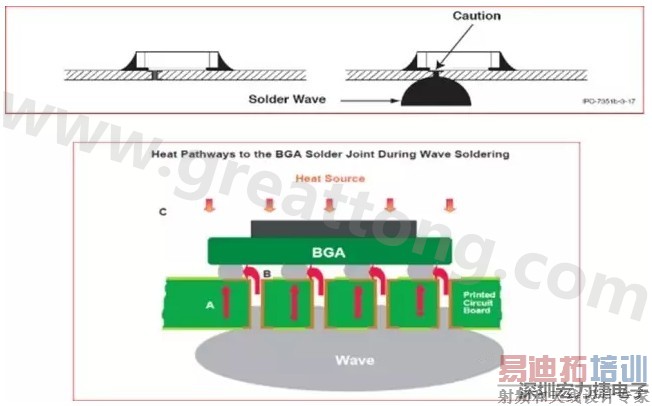

PCBA DFM问题实例5: 元器件下方过孔潜在风险

可能后果:

Via 或通孔布放在元件下,在过波峰炉时易造成不易发现的桥接、短路问题。

PCBA DFM问题实例6: BGA焊盘底下Via风险

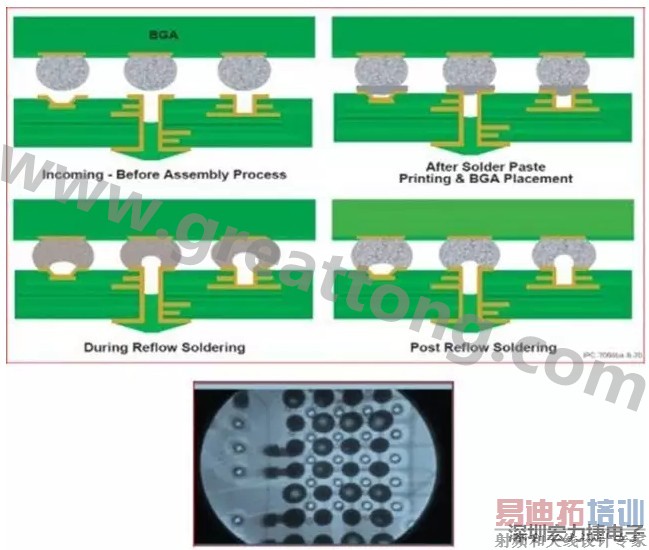

PCBA DFM问题实例6: BGA焊盘底下Via风险

可能后果:

Via布放在BGA PAD内会造成焊点内气泡,造成焊点机械强度弱,成为产品可靠度短板。
