PCB设计中滤波电容的正确接法

录入:edatop.com    点击:

本文深圳宏力捷为大家介绍PCB设计中滤波电容的正确接法。

PCB设计中常用的滤波电路有无源滤波和有源滤波两大类。电容滤波为无源滤波,本文详细介绍了电容滤波的工作原理以及其作用。

滤波电容的作用简单讲是使滤波后输出的电压为稳定的直流电压,其工作原理是整流电压高于电容电压时电容充电,当整流电压低于电容电压时电容放电,在充放电的过程中,使输出电压基本稳定。

滤波电容容量大,因此一般采用电解电容,在接线时要注意电解电容的正、负极。电容滤波电路利用电容的充、放电作用,使输出电压趋于平滑。

在很多PCB设计中我发现很多朋友的滤波电容布线有问题,所以特弄几个图说明下,希望对大家有帮助。

PCB设计中滤波电容的正确接法

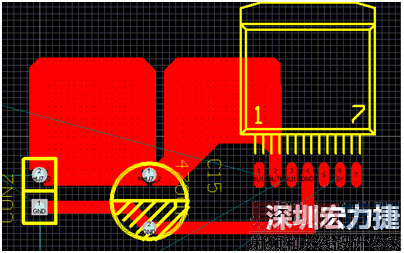

图上是一个错误的滤波电容接法,电源是应该直接从电容再到IC那里,滤波效果才会好。

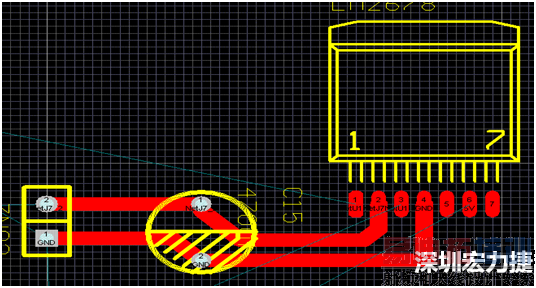

下图是正确的接法。

PCB设计中滤波电容的正确接法

按这样的画法,滤波效果就会好很多。

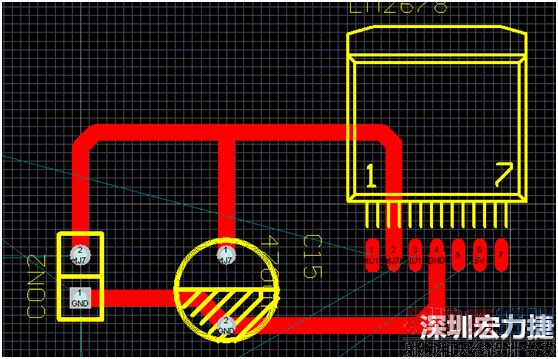

如果大家嫌这个不好看,按下图处理也是正确的,你们也可以发现在一些PCB设计中也会用到下面的处理方式。

 PCB设计中滤波电容的正确接法
