电路板疑似腐蚀氧化，怀疑电流异常过热造成

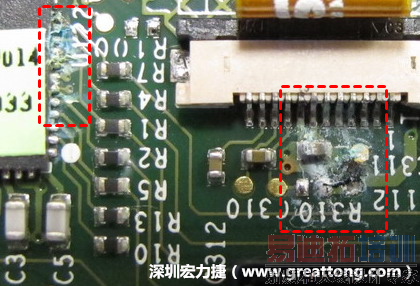

公司的产品自从导入micro-USB以及HDMI接头当作电源后，陆陆续续的从市场上反馈了这类疑似电路板腐蚀、氧化、长铜绿的不良现象。

最初，我们一直以为是客户不小心把饮料倒进了产品、或是PCBA电子组装工厂生产时不小心把助焊剂滴落在电路板上所造成，我们也的确做过实验，把可乐饮料倒在电源接头之后就会引起电源短路的现象。

随着不良品反馈越积越多，几乎所有的新产品都中奖，可是早期使用DC接头的产品却完全没有这样的问题反馈。我们所先怀疑电源供应器，而且也真的找到有Micro-USB电源供应器微短路造成产品当机的事实，不过还是没有验证出这样的腐蚀现象真的是由于电源短路所造成。

不过我们已经进一步分析后发现这类电路板上疑似腐蚀的现象，应该是残留助焊剂进一步高温挥发后的物质，因为其腐蚀的位置都集中在同一条线路(Circuit trace)上，比如说接地PIN，现在的怀疑朝向什么原因引起接地过热，而且是长期过热，比较可能的原因还是外部电源，或是外接装置(device)异常所造成。
