PCBA大讲堂:多层陶瓷电容(MLCC)的基本原理

录入:edatop.com    点击:

PCBA大讲堂:多层陶瓷电容(MLCC)的基本原理

我们都知道,电容就是可以储存电量的容器,而电容的基本原理就是使用两片互相平行但未接触在一起的金属,中间以空气或是其他材料作为为绝缘物,将两片金属的一片接在电池的正极,另一片接在负极,金属片上就能储存电荷,这种能储存电荷的装置就称为【电容器】。不过本文最主要在阐明MLCC(多层陶瓷电容)

如下图所示,当两金属片间之电位差为1V,储存之电荷量为1库伦时,电容器的容量就是1法拉(Farad),以公式表示如下:C = Q / V

Q:金属片上储存的电荷量,单位为库伦。

V:金属片间的电压,单位为伏特。

C:电容器的容量,单位为法拉。

电容器原理

所以电容器的容量与金属片的面积成正比,但是与两金属片之间的距离成反比,并且与金属片之间的绝缘介电质(dielectric)常数有关。电容可以用下面的公式表下:

C = εA / L

(A:金属片的电及面积;L:金属片电极间的距离;ε:电极间绝缘物的介电常数)。

多层陶瓷电容的原理:

而多层陶瓷电容(MLCC,Multi-Layer Ceramic Capacitor)因为可以作成薄片,比起「电解电容」在同样的体积下MLCC可以大大提昇其电容器的容量。

MLCC的电容量公式可以如下表示:

电容器原理

C:电容量,以 F (法拉) 为单位,而MLCC 之电容值 以 PF, nF,和 µF 为主。

ε:电极间绝缘物的介质常数,单位为法拉/公尺。

K:介电常数 (依陶瓷种类而不同)

A:导电面积 (产品大小及印刷面积而不同)

D:介电层厚度 (薄带厚度)

n:层数 (堆迭层数)

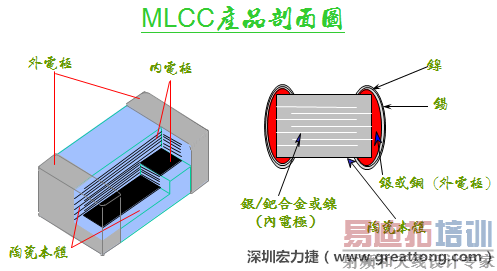

多层陶瓷电容(MLCC)的基本原理

MLCC产品种类及规格介绍:

1、依照【温度】特性分类:电容值随温度变化情形,可分为 COG(NPO)、X7R、Z5U、Y5V 等。

COG为EIA标淮,其表示温度从 -55°C到125°C电容值变化(以25°C之电容值为基淮),COG为 +/- 30ppm/°C 。

NPO为COG一般常用之称乎,N为「负(negative)」,P表「正(positive)」,O表「零」,表示此电容器在使用温度范围中, 其电容变化量很小几乎为零。

X7R:表示-55°C(X)~125°C(7)其容量变化(以25°C为基淮)必须 ±15%(R) 以内。

Y5V:表示-30°C(Y) ~到 85°C(5) 其容量变化(以25°C为基淮)必须在+22~82%(V)以内。

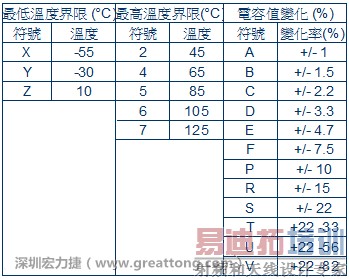

以下是MLCC的温度特性代表符号,仅供参考:

MLCC容值

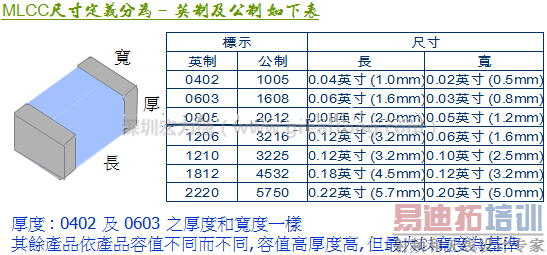

2、依照MLCC产品【尺寸】的大小分类:0402 ; 0603 ; 0805 ; 1206 等。

MLCC尺寸大小定义

3、依照【电容量】来区分:如 10 PF, 100P, 1nF, 1 µF, 10 µF 等。

4、依照【工作电压】区分:如 10V, 16V, 25V, 50V, 100V, 200V, 500V, 1KV, 2KV, 3KV。同一系列的产品, 其工作电压越高,则其介电层厚度就必须越厚, 相对的其电容值也就较低。

例如:Y5V/0603/100nF产品 其工作电压可达25v(堆迭层数:约20 层, 介电层厚:12 µm);Y5V/0603/1µF产品 其工作电压只有10v(堆迭层数: 约76层, 介电层厚:7 µm) 。

5、依照【容值允差】区分:如 ±0.1pF(B值)、±0.25pF(C值)、±0.5pF(D值)、±1%(F值)、±2%(G值)、±5% (J值)、±10%(K值)、±20%(M值)、 -20%~+80%(Z值)。

所以,一个完整的 MLCC 产品在规格描述上至少必须包括以上的全部特性。

例如 :< NPO/0603/100PF/J/50V>

表示此产品的规格为:NPO材质、0603尺寸、100PF容值、容值允差为±5%、耐压为50V。

MLCC的制造流程:

MLCC本体的介电材料,以钛酸钡、 氧化钛、钛酸镁、 钛酸锶…等为主,依据产品的种类(NPO, X7R, Y5V)决定不同的烧结温度与烧结气氛。

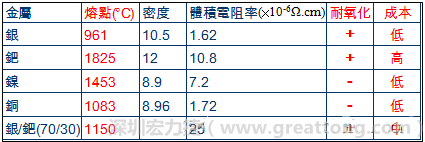

MLCC内、外电极材料列表:

MLCC内外电极材料

一、厚膜积层技术 :

生胚成形:带状生胚,厚度: 5µm – 25 µm。

电极印刷:导电电极印刷, 依尺寸。

迭层技术:4 – 250 层。

切割技术:Knife cutting, Laser cutting, Sawing。

二、陶瓷共烧技术:

陶瓷及金属电极材料:使用匹配的材料。

本体烧结技术:温度 (950~1300°C)及气氛控制 (空气,氮/氢 混合气)。

端电极技术:高温烧附(750~900°C) 及气氛控制 (铜电极)。

电镀技术 (镀镍, 锡/铅), 纯锡电镀。

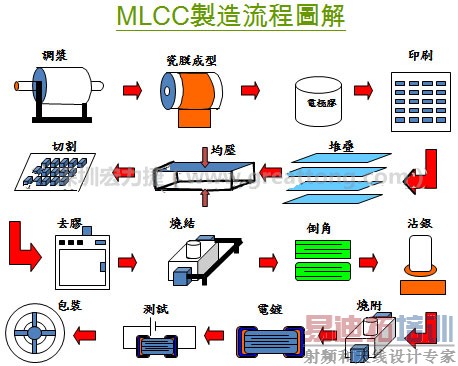

MLCC之制造流程大致如下:

MLCC制造流程图解

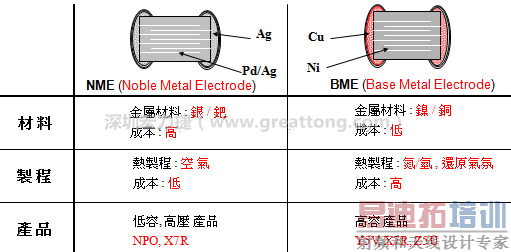

MLCC以材料特性又分为NME(Noble Metal Electrode,贵金属电极)及BME(Base Metal Electrode,卑金属电极)两种制程技术,其生成运用的特性也稍有不同。NME比较稳定,经常作为耐高压的产品,价钱也比较贵;BME则属于低成本的产品,允差比较大,一般用在比较不挑剔的产品上。
MLCC-BME及NME之制程技术

MLCC的最大问题是太过脆弱,一个使用或处理不小心就容易出现破裂(crack)的情形发生,所以一般MLCC出厂时都会特别注明如何handle这些娇客。焊接或是解焊时还得注意不要对其本体产生应力,否则它就会「破」给你看。参考下面两篇文章应该可以给你一些关于MLCC破裂的知识:

MLCC多层陶瓷电容破裂的可能原因

陶瓷电容(MLCC)落下后破裂并掉落分析(应力)
