PCBA大讲堂:电路板上常见的焊锡缺点中英文对照与解释

录入:edatop.com    点击:

虽然在电子制造业打滚了许多年,但自知前辈还是很多,班门弄斧来分享自己知道的一些关于SMT焊锡性缺点的中英文对照,有需要的朋友可以参考一下。

必须先声明,有些名词或单字可能在深圳宏力捷公司已经行之有年,所以大家也都认识且可以接受,但不一定就表示业界的所有人都如此称呼!不过大体上应该都没有太大问题才对。

关于焊接的缺点,如果真的去翻工业标淮【IPC-A-610】,应该只有【Non-Wetting】及【De-wetting】这两个专有的焊锡缺陷名词,其他的用语应该都是俗语而已。

 空焊:Solder skip, Solder empty,通常用来说明用肉眼就可以看得出来没有吃锡的缺点,由于英文为skip及empty的用字,所以比较建议用于少锡之类的空焊问题描述。这个缺点在 IPC-A-610 的定义裡应该被归类为 Non-Wetting。

 假焊:Non-wetting,假焊又称为虚焊,有人称之为【false soldering】,不过老外应该看不懂!这个通常用来形容外观用肉眼看起来好像有吃到锡,实际却没有吃到锡的情形。

 冷焊:Cold soldering,在 IPC-A-610 的定义裡应该也是属于 Non-wetting 的一种。也就是因为温度不足,造成的焊接不良。

 虚焊:个人认为应该就是「冷焊」,可以用Non-wetting来表是,零件脚好像焊接好,但其实焊锡并没有将焊脚焊接在焊垫上,只是看起来很像而已,这个通常可以观察焊锡与电路板之间的角度有无超过90°来判定是否焊接有效。

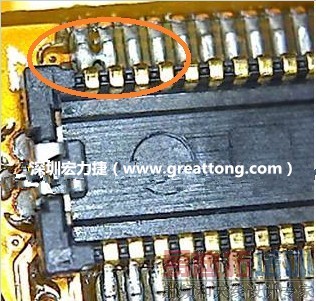

 锡桥:Solder bridge,短路的一种现象,通常用来形容 IC 脚之间的细小架桥短路。

锡桥:solder bridge

 短路:Solder short

 锡少:Solder insufficient

 锡须:Whisker,锡须在无铅制程特别受到重视,因为它比有铅制程时容易生成。

 偏移:Component shifted

 缺件:Component missed

 墓碑:Tombstone,又称「立碑」,这个词真是贴切,用来形容零件过完回流焊或锡炉后如墓碑般直立竖起的缺点。

墓碑:Tombstone,又称「立碑」

 极性反:Wrong polarity


BGA焊锡缺点:

如果是BGA锡球焊接方面的不良,虽然也可以用上述的空焊(non-wetting)及短路(Solder short),但一般如果想更进一步描述BGA焊接的缺点,有比较专业的用语,就是HIP(Head-In-Pillow,枕头效应)NWO(Non-Wet-Open,虚焊)

Non-Wetting & De-Wetting 解释

另外,在 IPC-A-610 的定义里面有两个主要的焊锡缺点,Non-wetting(不沾锡) 与 De-wetting(缩锡),深圳宏力捷以前总搞不懂这两个有什么区别,后来仔细研究了一下 IPC 对它们的定义,现在总算弄明白了,在这裡也跟大家分享一下自己的心得。有错的话也请更正一下喔!

Solder_wetting&nonwetting

Non-wetting:The inability of molten solder to form a metallic bond with the basis metal.

不沾锡:零件或焊垫不吃锡。通常是因为銲锡时温度不足的情况下所发生,例如手焊零件,有一端接上大面积铜箔,焊垫会因为散热太快而无法累积热能到达焊锡温度,于是焊脚有吃到锡,可是焊垫则未吃到锡。一般的假焊、冷焊属于这种现象。原则上焊锡如果润湿(wetting)良好,其焊锡与电路板之间的角度(θ)应该要<90°,焊锡角度(θ)如果>90°通常就会被判定为不沾锡(Non-wetting)咯。

不沾锡,空焊不沾锡冷焊

De-wetting: A condition that results when molten solder coasts a surface and then receded to leave irregularly-shaped mounds of solder that are separated by areas that are covered with a thin film of solder and with the basis metal or surface finish not exposed.

缩锡:经常发上在零件脚或焊垫有局部氧化时,是指焊接完毕的焊点或焊面出现凹陷或高低不平整的表面,或銲锡面支离破碎甚至裸露出底层金属,或焊点外缘无法正常延展的情况。

缩锡缩锡
