电路板去板边—V-Cut 分板机

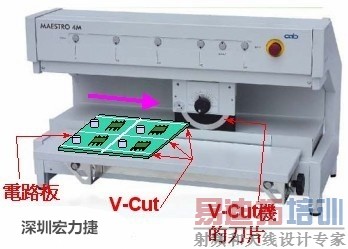

下面图片是一台 V-cut 去板边切割机(V_cut Scoring)，它可以便宜、快速且无应力的切断在电路板上预切出的 V 型槽(如上图)，它的原理很简单，把 V 型沟槽对淮圆形的刀片，然后用力的推过去，有些机器还有自动的设计，只要一个按钮，刀片就会自动移动划过电路板并把板子切断，刀片的高度也可以调整，高度的高低会影响板子是否一次切断或两次切断。

比起直接用手扳断 V 型槽 ，用 V-cut 分板机来去板边及分板有较稳定的品质。后面我们会在讨论手动折板边的诸多缺点。

它的缺点是：

　必须要求电路板厂事先在电路板上切割出 V 型槽，否则 V-Cut 切割机无法动作。

　V-Cut 切割机无法作不连续的切割。也就是说，V-Cut 切割机无法先切一段，然后举起刀片，再切割下一段V-Cut，它必须一路切到底。所以如果中间有零件挡在中间，就不适合做 V-Cut scoring，或许可以手动扳断。

　电路板经过 V-Cut 切割机后会自动掉落到平台上，有机会损伤电子零件。一般来说，如果是单面板，会把有零件的那一面朝上；如果是双面板，会把零件较多的一面朝上，以避免零件损伤，但还是要看切割机是否会干涉到零件而定。也可以设计垫高治具来克服板子直接掉落的问题，但治具是需要费用的，而且可能不同的板子会需要不同的垫高治具。

　如何把 V 型槽对淮圆型刀片是一个问题，如果没对淮或是操作不当时，刀片就会跳出 V 型槽，位置切偏，损坏电路板及刀片。

大部分的V-cut分板机的圆刀前面会有一个防呆的保护罩，如果高度设定得得宜，刚好让板子的 V 型槽可以进入，但整片板子的厚度进不去，这样保护罩就可以防止圆型刀片跳开板子而切偏；保护罩也可以在板子进入圆形刀片前就挡住板子进入刀片底下。但是对于自动机型强烈建议需要加装『安全模式』的保护装置，可以让刀片自动侦测切不到板子时就停机。就我个人的了解，大部分的工厂都会疏忽这个动作，造成有一定比率的板子切坏。

(↓下图显示V-Cut切割不正确所造成的损害)
