什么是HDI电路板？其生产工艺流程是？

一、什么是HDI电路板？

HDI（High Density Interconnector）电路板，即高密度互连电路板，是使用微盲埋孔技术的一种线路分布密度比较高的电路板。是含内层线路及外层线路，再利用钻孔，以及孔内金属化的制程，来使得各层线路内部之间实现连结功能。随着电子产品向高密度，高精度发展，相应对线路板提出了同样的要求。而提高PCB密度最有效的方法是减少通孔的数量，及精确设置盲孔，埋孔来实现这个要求，由此应运而产生了HDI板。

HDI电路板相关概念：

HDI：High Density Interconnection Technology高密度互联技术。就是采用增层法及微盲埋孔所制造的多层板。

微孔：在PCB中，直径小于6mil（150um）的孔被称为微孔。

埋孔：Buried Via Hole，埋在内层的孔，在成品看不到，主要用于内层线路的导通，可以减少信号受干扰的几率，保持传输线特性阻抗的连续性。由于埋孔不占PCB的表面积，所以可在PCB表面放置更多元器件。

盲孔：Blind Via，连接表层和内层而不贯通整版的导通孔。

二、HDI电路板的生产工艺流程

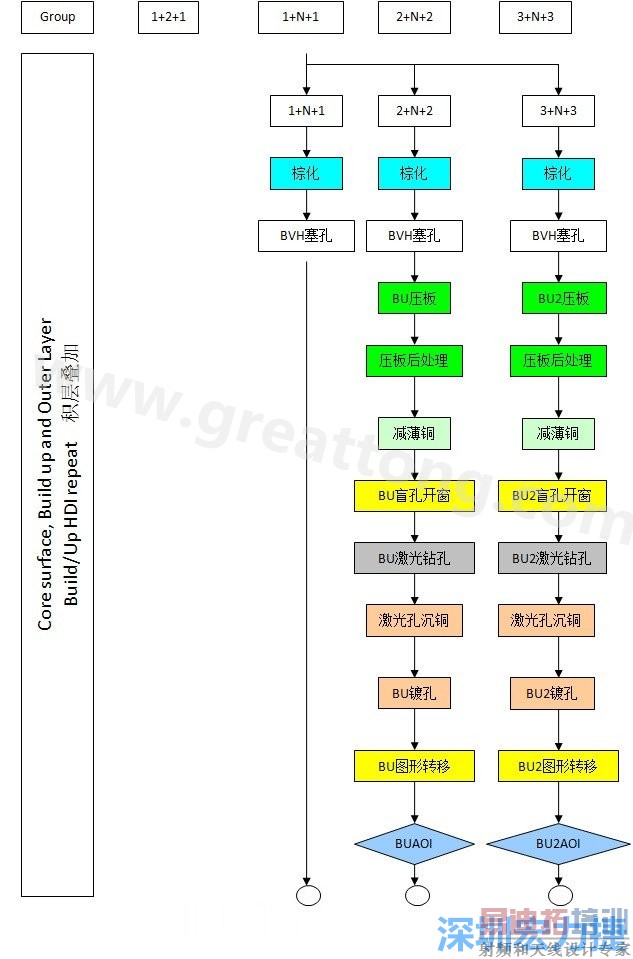

高密度互连技术目前可分为一阶工艺：1+N+1；二阶工艺：2+N+2；三阶工艺：3+N+3。
