PCB做板常见工程问题:什么是“中铜”?什么是“内缩”?

录入:edatop.com    点击:

线路SMD在成型线上,请确认是按原稿“中铜”制作?还是“内缩”线路SMD,不允许中铜?

什么是“中铜”?-深圳宏力捷

什么是“中铜”?什么是“内缩”?

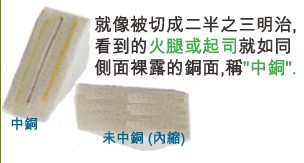

当SMD超出成型线外,若依原稿制作,即会在最后CNC成型时造成横切铜面之情形,而侧边有裸铜之现象。

当SMD超出成型线外,若依原稿制作,即会在最后CNC成型时造成横切铜面之情形,而侧边有裸铜之现象。-深圳宏力捷

若不想要有此情形产生,即可将SMD缩小至成型线内6mil,称“内缩”。

但若此处需连接其他配件部分,需导通或需接地,则建议以:“中铜”方式处理
