PCB制板标淮Gerber RS-274D与RS-274X的差异?

Gerber格式是线路板行业软件描述线路板（线路层、阻焊层、字符层等）图像及钻、铣数据的文档格式集合。 Gerber有两种格式：RS-274X（扩展Gerber格式）和老式的RS-274-D。

RS-274X是RS-274D的延伸版本，除RS-274D之Code 以外，包括RS-274X Parameters，或称整个extended Gerber format它以两个字母为组合，定义了绘图过程的一些特性。

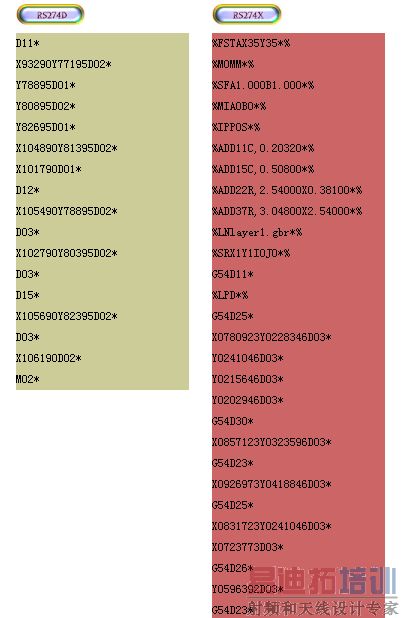

这二种格式的最大分别，在于RS-274X 内含了APERTURE CODE ，也就是我们习惯称的 D-CODE。以下是二种格式的档案范例，这二个范例的观察重点在于 RS274X中包含了由 % 符号所定义的一些衍生资料。这些衍生资料的含义您可参考 RS-274X 的技术资料。

因为RS-274X有衍生资料，所以当CAM程式在读取RS-274X格式的GERBER(底片) 档时，不需要设定APERTURE(镜头) 档的来源，以及其数字格式(2.3， 2.4 … and Trailing and Leading ….) ， CAM 程式会自动去分析这些档头资料，根据这些资料自动调整。

但是如果你的档案来源是 RS-274D的格式，那么在读档时，除了GERBER(底片)档外，您还需要去设定APERTURE (镜头)档，而GERBER的数字格式，也必须指定给CAM ，否则 CAM 会不认识您档案的数字格式，而造成读出的图型过大或过小，尺寸完全不对。

若要由我司协助PCB制作时，请以RS-274X档案为主，可减少工作问题的产生和延误交期的可能性。
