Protel99 SE PCB设计层的管理与设计规则

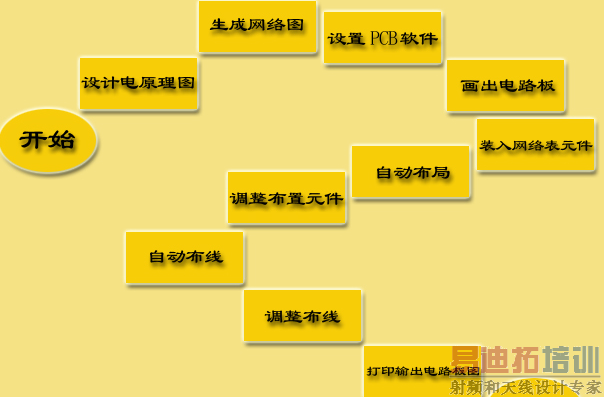

一、画电路板的步骤
二、Protel99 SE PCB设计层的管理功能

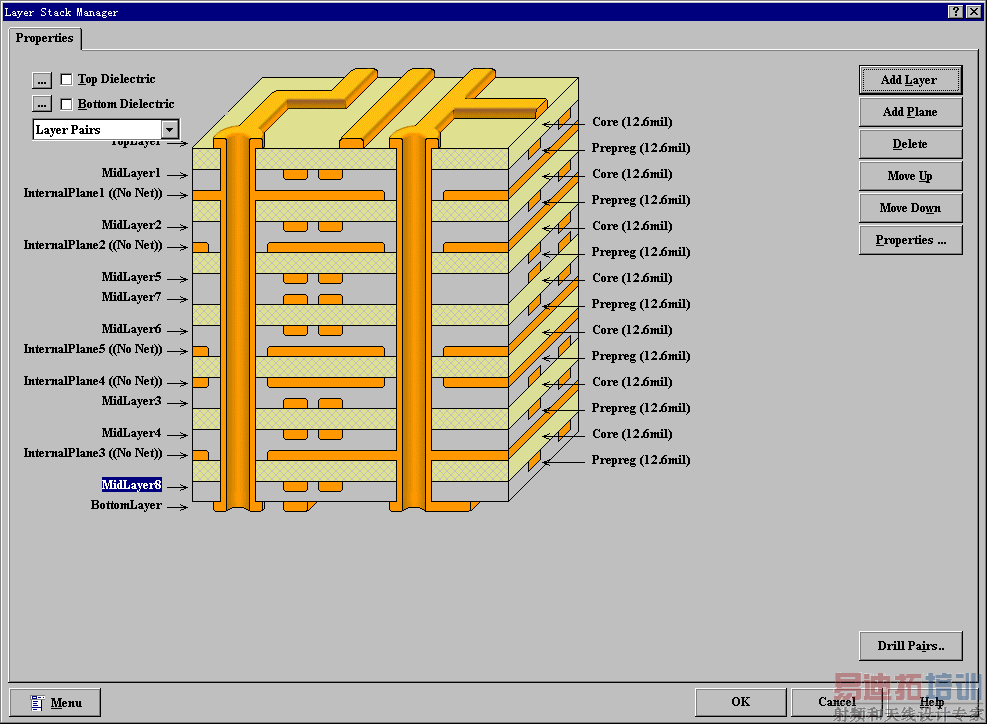

Protel99 SE现扩展到32个信号层,16个内电层,16个机械层,在层堆栈管理器用户可定义板层结构,可以看到层堆栈的立体效果。在开始一个新文件时,可以观看例子中的演示效果。层名称可以定义或重命名。可以修改介质参数,可以改变层的放置顺序。
可以设置不同形式的钻孔层对。如:盲孔、埋孔。
菜单选项在Design 》Layer stack manager中。
三、强大的机械层管理
在Protel99 SE中最多可以设计16个机械层,用Design 》 Mechanical Layers可以选定使用哪一个机械层,Visible确定可见方式,Display In Single Layer Mode,授权可否在单层显示时放到各个层上。
四、Protel99 SE PCB设计设计规则
规则增加许多,规则可以被命名,可以失效,规则可以导入导出,可以浏览,可以高亮,规则可以列出报告。可以选择适用规则巡视。新规则主要有:
1.SMD Neck-Down Constraint
定义SMD的瓶颈限制。即SMD的焊盘宽度与引出导线宽度的百分比。
2.SMD To Plane Constraint
定义SMD到地电层的距离限制。
3. Hole Size Constraint
定义打孔尺寸限制。该规定制定最大和最小孔尺寸,且服从在线和批处理的DRC。
4.Layer Pairs
层对规则。授权使用层堆栈管理器中设置的层对和钻孔层对。
5. Testpoint Style
测试点风格。设定测试点大小,所在的层面等。
6. Testpoint Usage
测试点用法。定义对指定的网络、网络类、或整板加测试点。
7.Room Refinition
房间定义规则。指定特定的元件放到特定的区域。
