PCB设计软件Protel99 SE建立PCB文件的方法

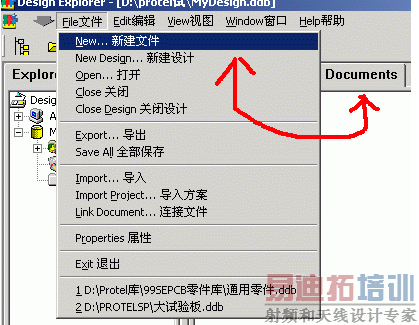

一、进入PCB设计软件Protel99 SE并新建*.PCB
打开PCB设计软件Protel99 SE，点击“File文件”选项，选择“New...新建文件”，即可打开“Documents”新建PCB文件界面。

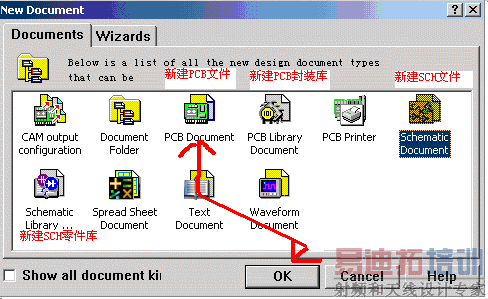

二、新建一个*.PCB文件（注意看一下那些中文的文字注释）
进入“Documents”新建PCB文件界面后，我们可以看到很多可以新建的文件类型，常用的有PCB文件、PCB封装库、SCH文件、SCH零件库，我们选择“PCB Document”即可新建一个PCB文件。

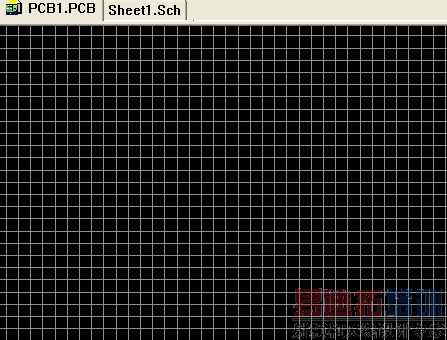

三、PCB设计软件Protel99 SE界面介绍

举例说明电路板中的设计对象。

提示：铜膜走线、焊盘、过孔、封装、多边形铺铜等。

请看电路板文件PCB1.PCB中的例子，然后请读者自己也在电路板上放置这些对象。

如下是电气对象名称的英中对照：

Interactively route Connection 铜膜走线

Pad 焊盘

Via 过孔

Part 元件或封装

Origin 原点

Polygon Plane 铺铜

Arcs 弧

Fill 填充

Dimension 尺寸线

Coordinate 坐标
