电路板制造工艺对PCB布线设计的要求

录入:edatop.com    点击:

1. 所有露铜箔线路或焊盘距板边沿左右方向有1.0mm以上距离,以免被波峰机钩爪压住无法上锡或损伤。

2. 所有铜箔线路距离撕板之V槽或邮票连接孔有1.0mm以上间距,以防撕断线路。

3. 为了让线路通过更大的电流,通常会采用宽线路上大面积露铜设计,以便过波峰时上锡,但必须使用宽度不超过2 mm 间距0.4mm以上的交替条形状露铜,以免露铜处上锡不均。(网格状)

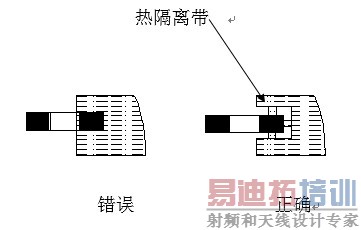

4. 为了防止印制电路板焊接工艺时的严重高温变形,铜箔线路的铺设应均匀、对称。特别是贴片工艺时,贴片元件焊盘的热应力应最小。贴片元件 引脚与大面积铜箔连接时,应进行热隔离处理,如下图:
热隔离带
