PCB设计案例分析:外型直角转角造成PCB批量损坏

录入:edatop.com    点击:

PCB设计案例分析:外型直角转角造成PCB批量损坏

分析:此问题在PCB厂早期普遍存在,因为PCB单面板材质较脆,同时前期面板都很大,装配运输过程中容易受到外力的作用,使转角处容易断裂,造成内部线路损坏。

对策:PCB设计时单面板的转角都需为圆角,R1.0mm或R2.0mm为宜。FR4板材的双面板和多层板内角需用圆角,外角可以为直角(FR4板材材质较好,不易裂。圆角制作比直角困难)。

思考:由于结构工程师和PCB工程师的沟通不够也是造成此问题的主要原因。因结构工程师画好图纸时是直角的,但有些PCB工程师并未结合工艺要求更改,而是直接按图纸画造成的。

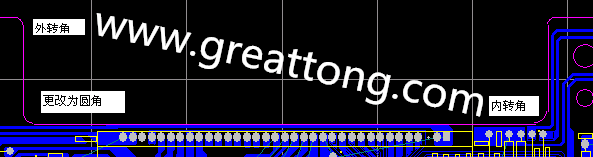

PCB设计时单面板的转角都需为圆角,R1.0mm或R2.0mm为宜。
