不要被错误的电路板拼板利用率计算唬弄了

录入:edatop.com    点击:

不要被错误的电路板拼板利用率计算唬弄了
PCB拼板(panelization)的目的在「提升电路板组装生产线的产出」以及「增加板材的利用率(使用率)」,换句话说就是在增加产能、降低电路板的单价,最终的目的就是『降低成本』。

可以先参考这篇文章了解【如何决定 PCB 连板数量 】。

一般来说我们在计算PCB板材的利用率时都非常倚赖PCB板厂的计算结果,可是有时候板厂在计算的利用率时却很有可能站在其本位主义,给出一个不一定最适合客户的答案。

比如说文章最上面这个『L』型PCB板为例,PCB板厂给出的最佳拼板板材利用率为「方案1」,将两片板子并排,其利用率为78.50%。

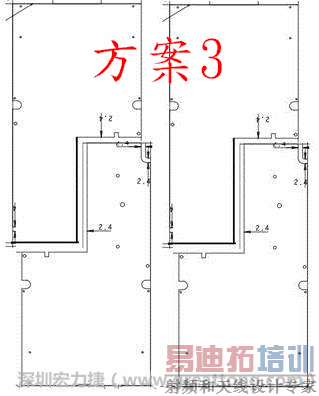

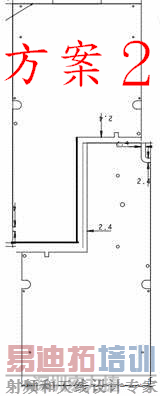

其他我们认为可能是最佳拼板的板材利用率「方案2」,将「L」与「倒L」拼凑在一起的板材利用率为73%,而「方案3」4片拼板(4 in 1)的板材利用率则仅有67.90%。

不要被错误的电路板拼板利用率计算唬弄了不要被错误的电路板拼板利用率计算唬弄了

这有点大大的跌破我们的眼镜,可是再仔细想想,这样计算真的对吗?

再仔细检讨一下板厂所提供的数据,发现「方案1」板材的利用率虽然最好78.50%,可是它却使用了比较大的板材(40.5”x48.5”)然后产出96片单板,可是「方案2」则使用了比较小的板材(36.5”x48.5”)可是一样产出96片单板,虽然板材利用率只有73%。

拼板方案 板材大小 拼板數/板材 单板/板材 拼板尺寸 板材利用率
1 40.5” x 48.5”
1028.7mm x 1231.9mm
48 96 146mm x 142mm 78.50%
2 36.5” x 48.5”
927.1mm x 1231.9mm
48 96 203.9mm x 85.2mm 73%
3 36.5” x 48.5”
927.1mm x 1231.9mm
24 96 203.9mm x 158.6mm 67.90%

很明显板厂提供的这个板材利用率的计算有问题,那问题出在那里呢?

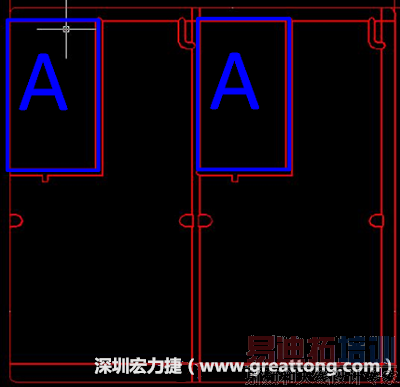

「方案1」的计算式,板厂原来把那块辅助用的板材(A)也算到利用率里面了,这块辅助板对组装厂是没有用处的,裁版之后就会被丢弃,所以应该不可以计算在利用率里面,所以其板材利用率的计算应该是

[[146×142(拼板的总面积)-72×68(辅助板A的面积)] x48] / [10287×1231.9(板材大小)] = 60%

不要被错误的电路板拼板利用率计算唬弄了

这下子「方案1」的板材利用率反而变成了最低。看样子拼板的方式应该会跟著翻盘,所以计算板材利用率时应该只能计算单板的面积,而不能计算拼板的面积。而且最好请板厂每种拼板都要报个价钱,因为最终还是以价钱来决定拼板的方式,虽然还得考虑电子组装厂的作业。

要求板厂对这三种拼板重新做报价而不只提供板材利用率的数字,发现「方案1」的单板价钱果然是最贵的,而「方案2」及「方案3」的对插拼板都比同一个方向拼板来得便宜,所以该选那一个拼板答案应该很明了了。

拼板方案 板材大小 拼板數/板材 单板/板材 拼板尺寸 板材利用率 单板价钱
1 40.5” x 48.5”
1028.7mm x 1231.9mm
48 96 146mm x 142mm 78.50% NT116
2 36.5” x 48.5”
927.1mm x 1231.9mm
48 96 203.9mm x 85.2mm 73.00% NT110
3 36.5” x 48.5”
927.1mm x 1231.9mm
24 96 203.9mm x 158.6mm 67.90% NT112
