PCBA大讲堂:把SMD零件改成通孔锡膏(Paste-In-Hole)制程有何差别及影响?

录入:edatop.com    点击:

把SMD零件改成通孔锡膏(Paste-In-Hole)制程有何差别及影响

老板今天丢了一个问题:「假设同一片板子,把同一个零件从原本的纯SMD零件,改成传统插件零件制程或SMD焊脚+通孔定位柱并采用「通孔锡膏(PIH, Paste-In-Hole)」,这样对产线及设计会造成什么差别及影响?」

当时头上马上冒出了三条线,但不管自己喜不喜欢都得开始想这个问题。后来才知道,原来是为了避免连接器被粗鲁的客户插坏掉下来的方法。

PIH(Paste-in-Hole)有时候又称为PIP(Pin-In-Paste)。


首先想到的是PIH制程的传统插件零件因为要走SMT的高温reflow制程,所以零件设计必须要符合以下规范,否则可能得不偿失:

1、PIH零件最好要有卷带包装(tape & Reel),这样才能使用SMT机器贴片/打件,至少也要使用硬tray盘。

2、PIH零件的材质必须要能够承受SMT reflow的高温,一般要求PIH零件放在第二面过炉,如果只是过一次炉,以目前无铅制程最好要求至少可以承受260 C持续10seconds以上。

3、PIH零件的焊脚不可以有弯脚(kink)及紧配(tight fit)的设计,否则零件将很难用机器放到板子上,如果勉强使用人工作业来放这类零件,可能会因为需要过压电路板才能插入零件,造成电路板振动,最后造成电路板上已经打好的零件偏位或掉落。

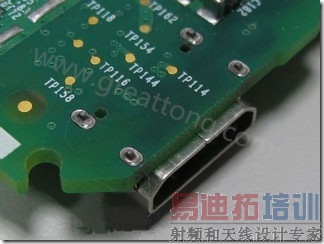

把SMD零件改成通孔锡膏(Paste-In-Hole)制程有何差别及影响

4、PIH零件必须要在零件最上方设计有个平面让SMT的吸嘴可以吸取,也可以在上面贴一片防漏气的高温胶带。

5、PIH零件焊脚与电路板交界的地方要保留0.2mm以上的空隙/架高(standoff),用以防止虹吸现象发生,造成溢锡,产生不确定锡珠影响产品功能的问题。

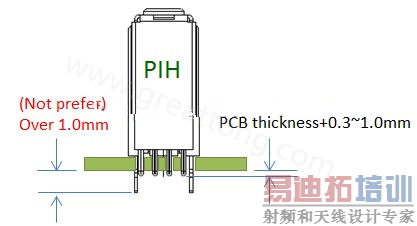

6、PIH零件焊脚的高度建议超出电路板厚度0.3~1.0mm即可,太长不利取放件作业,太短容易造成吃锡不足容易脱落的风险,因为会采用PIH制程的零件大多是对外的连接器。

PIH-lead-length

至于变更纯SMD零件成PIH或SMD+PIH零件对制程及产品有何影响,下面我试着归纳出几个重点:

1、工时:这两种零件的打件时间应该没有太大差异。

2、成本:PIH零件的成本可能会比纯SMD增加,因为多了一些穿孔的PIN脚。

SMT打件零件间的间隙:根据经验打PIH零件的间隙要求最好有1.5mm以上,而纯SMD零件则只要在1.0mm就可以了,有些甚至可以在缩小到0.5mm。这是因为PIH的焊脚比较容易变形,所以通孔也会设计的大一点,一般建议焊脚直径/通孔直径的比率为0.5~0.8,其打件的偏差度也会比较大,所以需要比较大的间隙。

3、重工及修理:一般来说PIH零件会比纯SMD零件难重工与维修,因为更换零件的时候需要把通孔中的銲锡移除,这点以现今的技术来说是比较困难的工艺,当然也可以考虑把整个零件破坏掉,但相对之下HIP零件重工的困难度还是比较高。

4、电路板空间使用率:PIH零件的背面因为有PIN脚伸出,所以电路板上的使用空间就相对的变少了。

5、吃锡填满问题:IPC-610规定通孔零件焊脚的通孔吃锡率必须超过75%,但有时候先天上的限制,很难使用正规的锡膏印刷达到这样的锡量,所以有时候必须额外增加銲锡量。

其实话说回来,把SMD零件改成插件PIH制程,其焊锡强度会比较纯SMD强,可以承受更大或更多次的外力插拔,依据以往的经验承受力大概可以变成1.5倍,当然要看PIN数及PIN脚的粗细而定。
