PCB布局和原理 设计的区别

录入:edatop.com    点击:

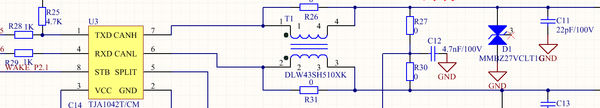

原理图设计,是为了方便分析电路,可以统一器件外形,方便其他人看时易懂,原理性分析都是通过原理图,同时也是由它导入PCB的。
如图:
原理图设计

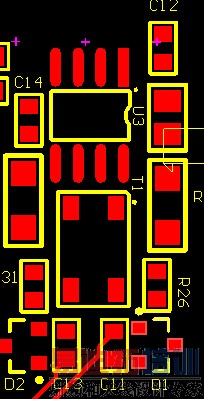

PCB布局,是把元件的PCB封装都统一好后导入PCB,导入PCB后开始元件的位置是乱糟糟的,需要自己统一布局,既实用又美观。
如图:
PCB布局
