PROTEL 99SE的自动推挤功能

录入：edatop.com 点击：

大家都在用PROTEL99SE...有时候要修改布好的线...一条条的去拆,这样很麻烦。其实PROTEL99SE是有推挤功能的...虽然不是很强...但是可以给大家带来方便。下面我就发个自己制作的教程...供大家参考...

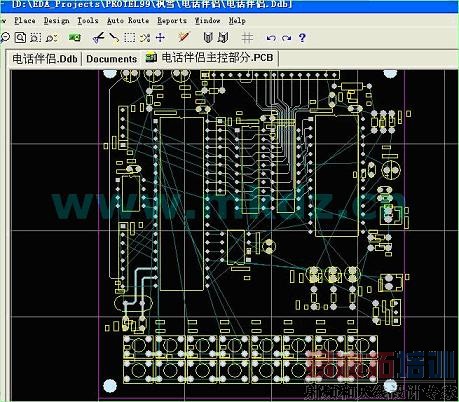

1.随意打开一个PCB文件!!!

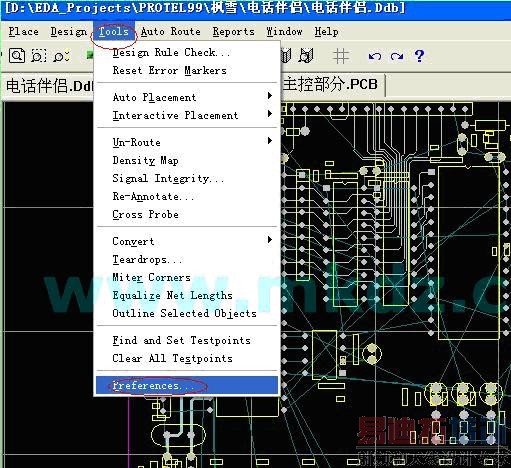

2.按图操作....打开属性对话框!!!

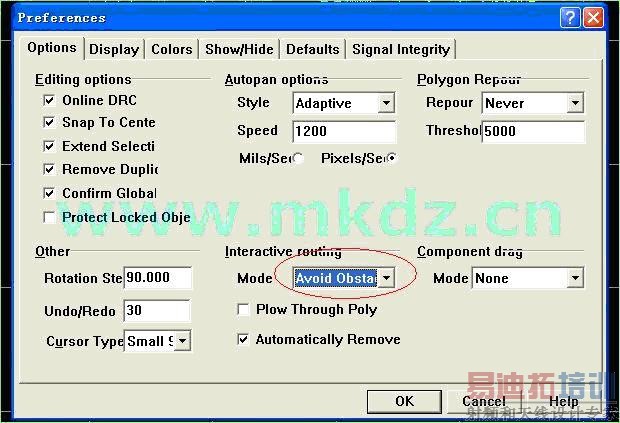

3.打开属性的对话框样子...

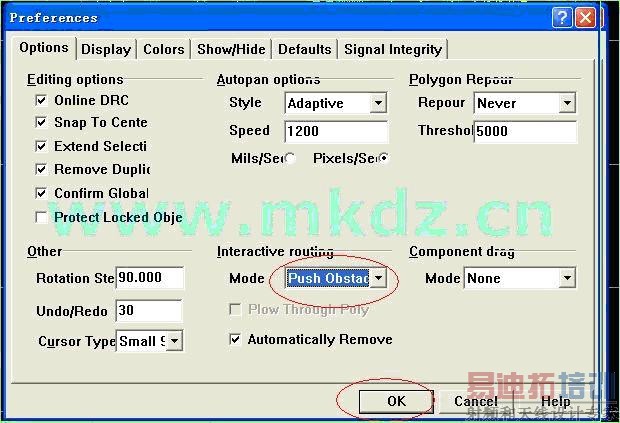

4.按图操作....

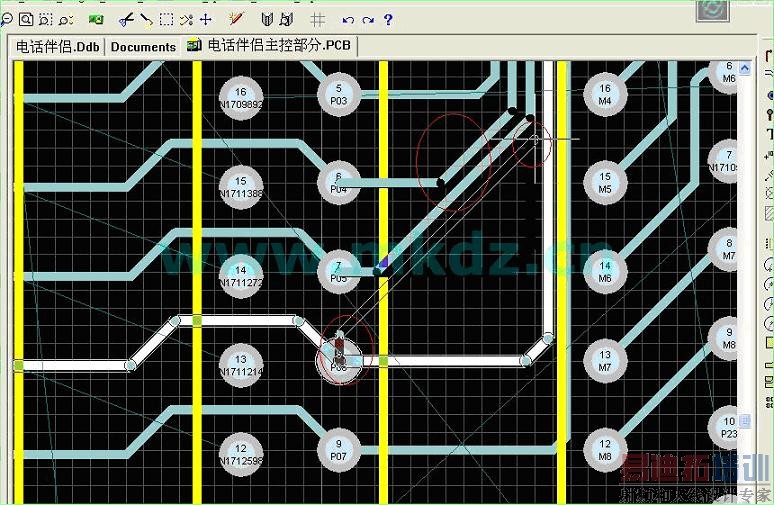

5.我们来引出一根线...你可以看到上面二根线,被挤上去了...

不过大家不要对PROTEL的自动推挤期望太高...
当然在线多的时候,还是有一点点小作用....嘿嘿...
