如何在Capture CIS配置本地元器件数据库

      每个工程师在做原理图后，都要生成BOM，以方便焊版调试或生产使用。传统的方法就是一个一个零件输入核对，此方法累人且效率低。Capture CIS可以提供这个强大的功能，很方便的在做原理图的同时，即可利用元器件数据库的信息来设定元器件的所有需要的参数。这样可以定制你自己的元器件数据库。

1． 如何创建器件数据库？

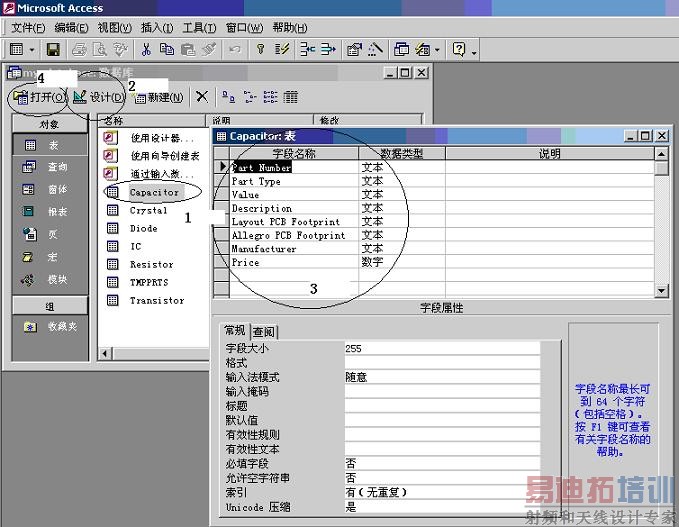

    创建一个My Database的数据库。编辑数据库，双击使用设计器创建表，选择对象是表（见图示中1），然后点击：设计（见图示中2），出现图示3的界面，在这里你可设计你的表的格式，因做的是BOM，所以要输入象：Part Number, Part Type, Value, Description, Layout PCB Footprint, Allegro PCB Footprint, Manufacturer, Price等等。至于需要什么，你可以自己输入。

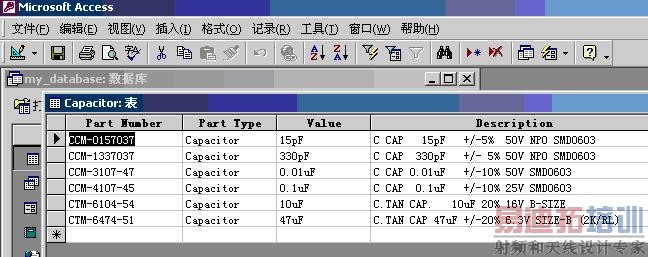

输入完成后，点击保存，会提示你输入表的名称，输入：Capacitor然后保存。再点击打开Capacitor表（见图示4），打开之后见下图。

在表格中你输入每个零件参数的详细资料，最后保存即可。

2． 如何配置ODBC数据源？

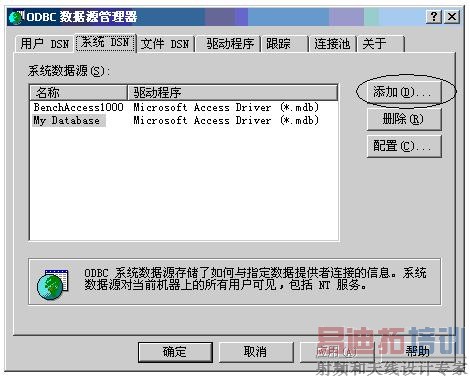

你找到控制面板下的管理工具，里面有个数据源（ODBC），双击打开如下图界面：

用户DSN和系统DSN是有区别，如果在用户DSN下创建的数据库，那么所创建的数据库只用被当前用户所使用，其他的用户不能使用。我们选择在系统DSN下创建数据库，点击：添加，弹出下图。

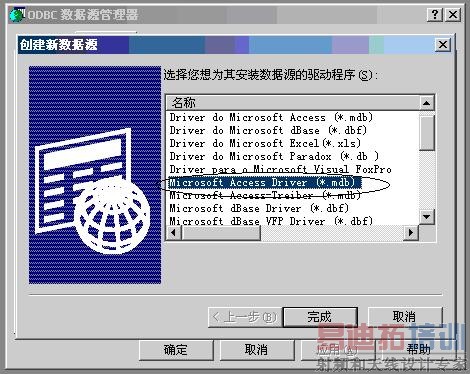

选择你想要的数据源驱动程序。选择如图所示，点击完成后。弹出定义数据源名称，见下图。

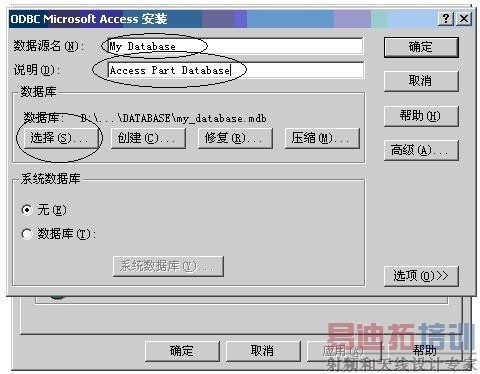

数据源名输入：My Database，说明文字你可以写也可以不写。然后点击选择，找到你创建的数据库文件，最后点击确定，完成数据源配置。

3． 如何配置CIS文件？
打开Capture CIS, 见下图。点击菜单Options/CIS Configuration…

然后弹出下图，点击：New，建立一个新的CIS配置文件。

接下来出现下图，点击：下一步，

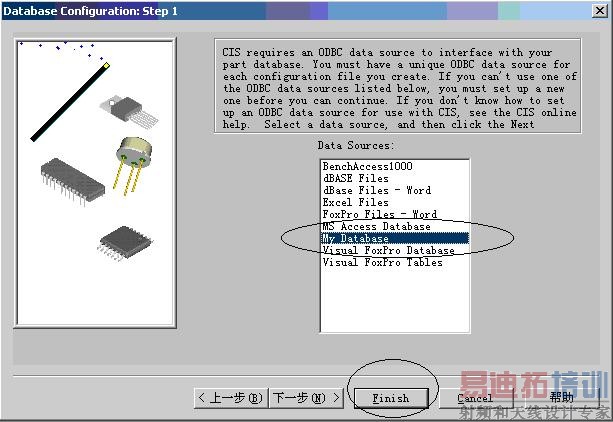

弹出数据库配置的第一步，见下图。选择自己创建的数据库：My Database。点击：Finish。

下一步配置数据库，见下图。

点击Browse…，这里一样选择自己创建的数据库：My Database。然后点击：OK。

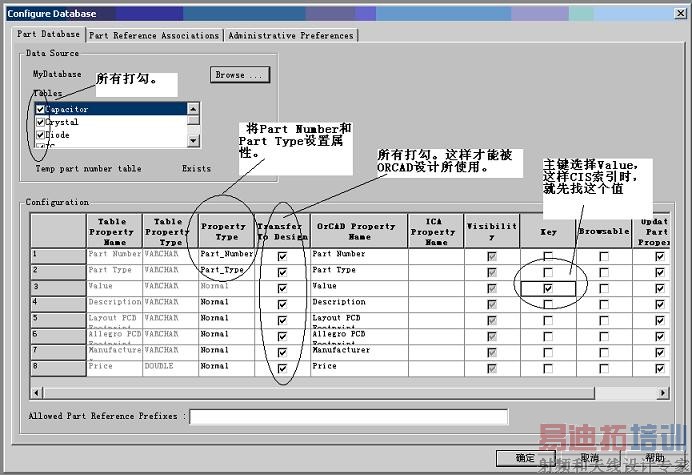

在下面的界面可以看到数据库中的所有信息。此时需要将数据库中的名称属性转换为ORCAD能用的属性，见下图所示操作，完成数据库的转换。

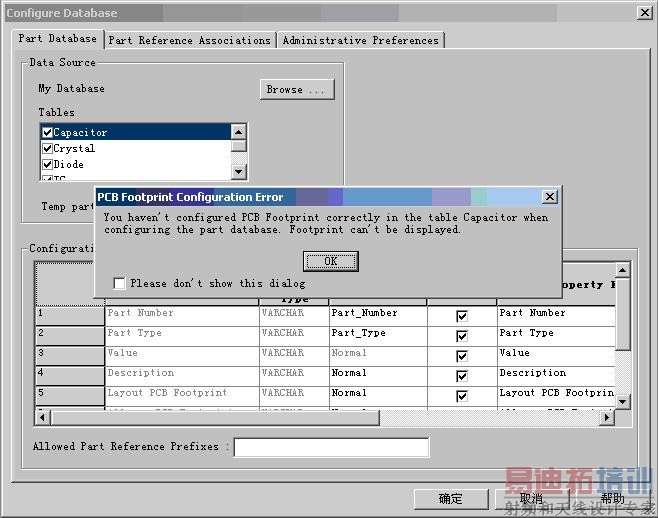

点击确定，弹出下图提示。因为没有Footprint，所以暂时不理它，点击：OK。

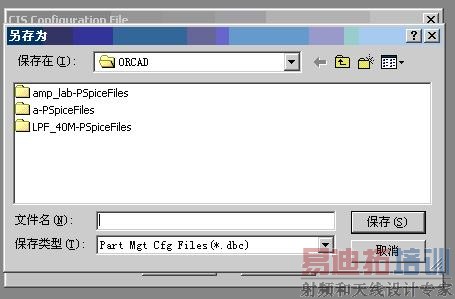

点击确定后，最后提示要保存的路径和配置的文件名称。输入即可。
