protel99se PCB编辑器常用操作及快捷键

录入:edatop.com    点击:

一、画面的移动
  1、使用工作窗口的滚动条
  2、使用PCB浏览器(Browse PCB)观察窗口中的工作窗口虚拟框
  PCB浏览器中有一个成为观察窗口的小窗口,其中显示的是当前正在编辑的整张印制电路板图纸的缩略图。图中看到一个虚线框,这个虚线框就代表了当前的编辑窗口,移动这个虚线框就可移动当前的编辑画面。
  将鼠标肩头移到虚线框中,按下鼠标左键并移动鼠标,就可使工作窗口在画面上移动。观察窗口显示的使整张图纸,所以可快速地将所需地部分移动到工作窗口,如图下图。

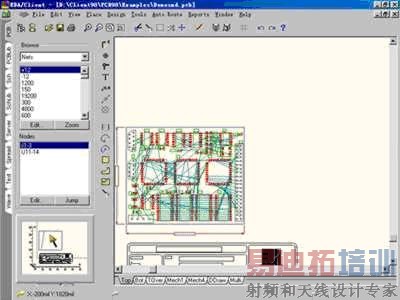

使用PCB浏览器中观察窗口移动工作窗口画面

  3、使用十字光标的自动滑动功能
  当PCB编辑器处于某中命令状态时(如正在放置焊盘、线条等),将鼠标移动到工作窗口时,光标会变成十字形,这时若移动光标到工作窗口边沿时,显示地画面将自动地向窗口内侧滑动。这种自动滑动主要是用以执行某些命令的,也可以用来移动画面,且是手工放置元器件和手工布线中最方便的操作方式。按鼠标右键(停止命令)可以停止自动滑动功能。

二、画面的放大、缩小及相关操作
  1、当前窗口画面的放大和缩小
  (1)菜单命令:放大——“View/Zoom In”,缩小——“View/Zoom Out”;
  (2)键盘上的快捷键:放大——[PageUp],缩小——[PageDown];
  (3)主工具栏中的按钮:放大——  ,缩小——
  2、在当前窗口中显示整张图纸
  (1)菜单命令:“View/Fit Document”;
  (2)先后击键盘上的V、D键;
  (3)主工具栏中的按钮:  。
  3、选择画面的一个矩形区域放大
  (1)菜单命令:“View/Area”;
  (2)先后击键盘上的V、A键;
  (3)主工具栏中的按钮:  。
  4、仅显示图纸中的印制电路板
  (1)菜单命令:“View/Fit Board”;
  (2)先后击键盘上的V、B键。
  5、恢复上一次显示的画面
  (1)菜单命令:“View/Zoom Last”;
  (2)先后击键盘上的V、Z键。
  若反复执行改命令,画面将在最近两个比例画面之间反复切换。
  6、以当前的光标为中心显示画面
  (1)菜单命令:“View/Pan”;
  (2)键盘上的快捷键:[Home]。
  7、画面的刷新
  (1)菜单命令:“View/Refresh”;
  (2)键盘上的快捷键:[End]。
