PowerPCB打印技巧

    许多朋友都认为，PowerPCB的打印没Protel好，Protel打印方便，效果好，如孔的打印，尤其是打印组合图时，层的覆盖关係很好调整。其实，PowerPCB打印组合图的效果比Protel更好(Protel一层只能一种颜色，PowerPCB能一层打出多种颜色)，孔也能打印(用间接法)。没Protel方便是事实。
    现本人将摸索出来经验送给大家（因各教科书都没介绍）。
    要熟悉PowerPCB的打印，需要弄清以下两点：覆盖关系和颜色修改

1 覆盖关系：

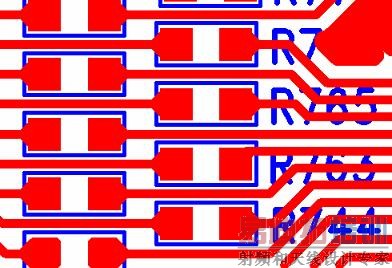

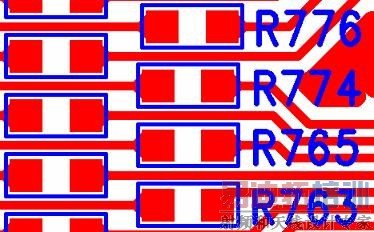

　　　　　图1　　丝印覆盖铜　　　　　　　　　　　                                                                图2　　铜覆盖丝印
　　　　　　
    从上二图可看出，覆盖关系是可自己控制的，那么它规律是什么呢？
　Protel是控制层的优先顺序，PowerPCB则不是，它是控制颜色的先后顺序，请看图3。
 　　

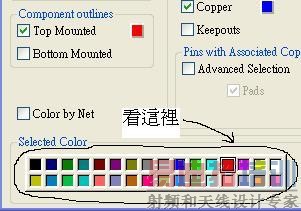

图3
　　图3颜色分上下两行，上一行优先下一行，同一行中优先顺序的排列是：从左到右。
　　从图3看出，兰色排在红色这前，所以就打出图1图2的效果。有些朋友会问，若在图1图2中，我不想改变铜和丝印的颜色，仅改变覆盖关系，行吗？答案：可以，请看图4。

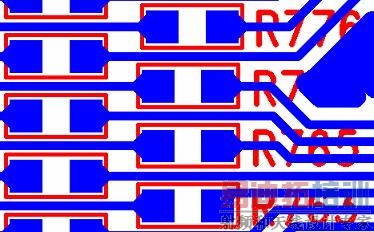

图4
这是如何做到的呢？请看下面：颜色修改。

2 颜色修改：
    从上面图3，我们已经了解了，优先顺序是按颜色来定的，其实不完全是，正确是：按颜色所在图3的位置定的。也就是说，只要颜色所在的位置不变，但颜色本身变了，它的优先权是不变的。如图3中，红色排在第十位，它的优先权是十位，但是，我将第十位的红色换成白色，那么，白色的优先权是第十位。
    有些朋友又会问：图3中的颜色能自己改吗？答案：能。如操作，请看：
　　　A   退出打印，回到PowerPCB编辑状态下。
　　　B   菜单　setup---->display colors

图5
　　　这个大家都会改吧（不要改上一行的头和尾两个）。
　　　C  改成想要的颜色，OK，再回到打印状态，你会惊奇地发现，图3中的颜色排列变了，与在图5中修改后的一模一样。
             诸位，明白了吧，图4的效果，我只是将图3的红色改成兰色，兰色改成红色就可以了，各位，不妨马上试一试。　　　

3  孔的打印：
    PowerPCB本身不支持孔的打印，但可以采用其它办法，间接地把它打印出来。明白了覆盖关係和颜色修改，就可轻松把弄出来。在这裡，我给大家简单提示和图示，相信大家都能搞定。

　　　A    修改图3中第二优先权的颜色，就用它做孔的颜色。如图为白色

　　　B   需要显示孔的pad和via都加上一个没有用到的层，如13层。

　　　打印完成后，可将这一层删掉，不影响原文件。
　　　焊盘大小与孔一至的原因：就用它代替孔。

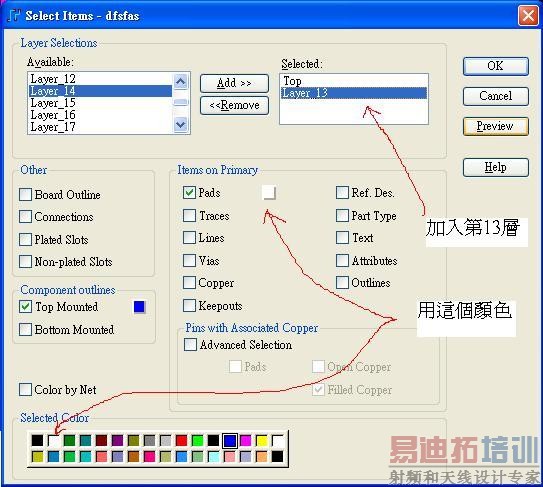

　　　C　　打印设置。

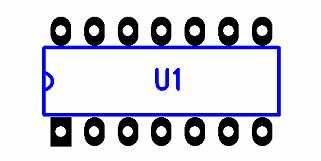

　　　第13层pad颜色的优先权（处在第二位），高於top层，白色就在top层pad中间了（用13层焊盘代替孔），如图：

　　　　恭喜你成为PowerPCB打印高手了。
