剖析CAM350导入Gerber出现的问题

事实上，文件的扩展名不同，只是输出底片文件的CAD软体不同罢了，其实质是一样的，都是Gerber File。可能造成我们输入错误的因素有：
a) 输入gerber file时的单位选错 (Metric or English)。
b) 如果gerber file是RS-274格式的,读错其配套的aperture文件(最可能)。
c) 软体本身的bug。
下面我就对a和b进行说明

a) 一般来说,gerber file都是英制的,因为大多数CAD软体为西方国家的产品。到目前为止，我只碰到过一次gerber file是英制的

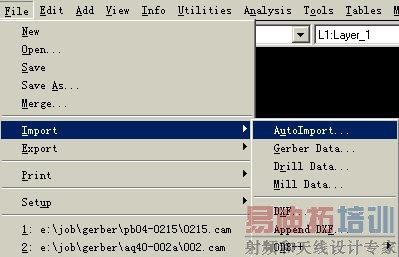

    如果使用CAM350的AutoImport功能输入RS-274X格式的gerber file，操作如下：
1. 选择CAM Editor中的AutoImport选项。

2. 在对话框中，点选gerber file是公制还是英制（English or Metric）按Finish完成。

3. 需要注意，要输入的所有gerber file必须放在同一文件夹中，不能同时有不相关文件在这一文件夹中，才能正确读取这一文件夹中的gerber file。
b) 标准的gerber file格式可分为RS-274与RS-274X两种，其不同在于：

• RS-274格式的gerber file与aperture是分开的不同文件。
• RS-274X格式的aperture是整合在gerber file中的，因此不需要aperture文件。


为了读对RS-274格式的gerber file你需要有如下概念：

• RS-274格式的gerber file必须同其对应的aperture文件配合才能正确输入。
• CAM350的AutoImport功能读RS-274格式的gerber file是能自动辨认aperture的格式的（不同的CAD软体产生的aperture的格式也是不同的）。CAM350的这一功能又是靠其安装目录中.arl为模板来实现的。


当我们用CAM350不能正确读入RS-274格式的gerber file时，通常是因为不能正确辨认aperture而造成的，这就需要编写自己的.arl文件来协助CAM350正确读入gerber file。

辨认aperture读入正确与否的方法：

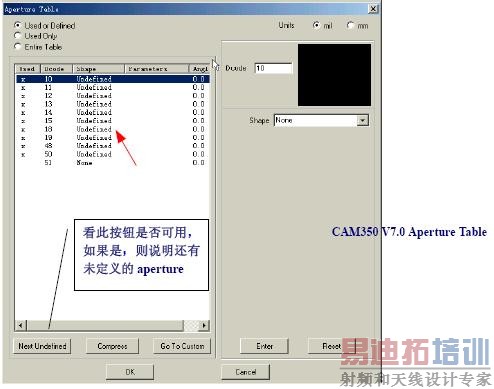

 看aperture table是否均已正确读入，不存在undefined aperture。

看此按钮是否可用如果是则说明还有未定义的aperture

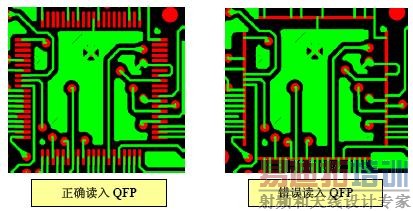

 如果线路层copper layer中有QFP的话。看其方向是否对:

这种情况通常是rectangle的aperture被读反而造成的（X, Y读颠倒）。
 其它明显的不正常现象，如：线端无pad、不合理短、短路等。
当你读入RS-274格式gerber file发现外形尺寸正确，而线路、pad明显偏小或偏大，这通常是CAM350的.arl文件单位设置与读入的aperture单位不符造成的。正确读入做法如下：
 使用AutoImport功能，点击Next与Scan each Gerber选项。

 在出现的对话框中，察看CAM350读入时所用的.arl模板名是什么。

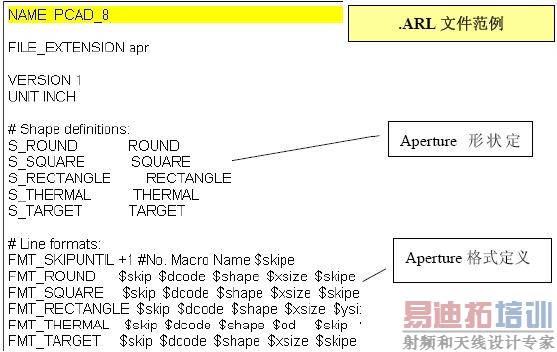

 找到此.arl文件，修改其单位，另存为改名的.arl文件。

.arl文件的文件名通常与.arl模板名类似，上例的.arl文件的文件名为：pcad8.arl（CAM350自带的标准.arl文件）。

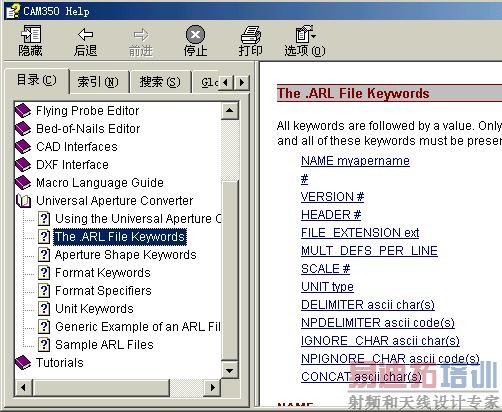

对于.arl文件的详细说明在CAM350帮助中详细谈到，你可进行参考。

如果线宽、pad大小正确，而外形明显偏大时，会看起来线路过于稀疏，这是因为 gerber file的单位选错（公制选成英制）
