PADS2005 SP2使用手记

录入:edatop.com    点击:

(主要是针对POWERLOGIC)
    由于本人最近要用POWERLOGIC画原理图,发现PADS2005中的POWERLOGIC存在不少的问题!

二、 两个版本都延续了线终端的功能这个方面已经和ORCAD相同,这样可以简化图纸,不用一一去相连起来,只要在一张图相同的网络就可自动的连接,大大的减少了工作量!


三、 下面的就是最大的缺点(个人认为)

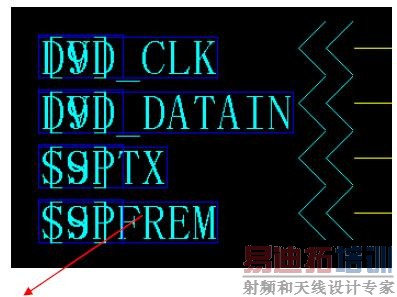

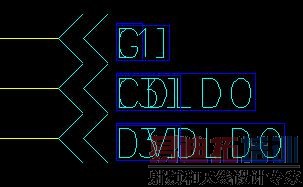

    在加了分页符合,后面显示的页不能像ORCAD那样好好的显示这样你要想把它分开可不容易呀!图少可以不用写显示页,但图多一定要写,这样可就很麻烦了!不知道有没有哪位能够有好的办法指点一下!
我现在的方法是这样的!

选中这个网络名!按CTRL+Q,出现:

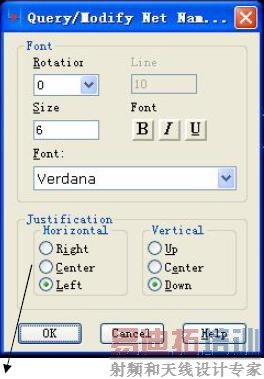

点击这里RIGHT或者CENTER按OK就可以分别挪开了!不知道各位有没有什么好的方法!

四:还有一个就是2005(2004没有)中的BUG,在输出BOM时,

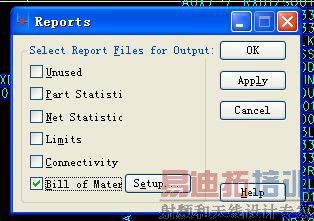

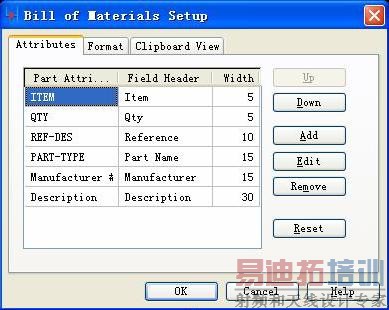

如果按后面的SETUP出现如下:

如果你想表中的内容进行修改后按OK

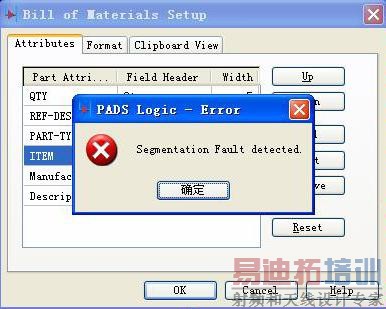

就会报错如下图:

点确定就会退出程序!也就是说不能修改BOM的选项!而在SP2的版本上已经修改!不会出现这样的问题了!

五:还有一个问题,本来我认为,是POWERLOGIC的优点,但是不知道为什么在SP2的版本却取消了!

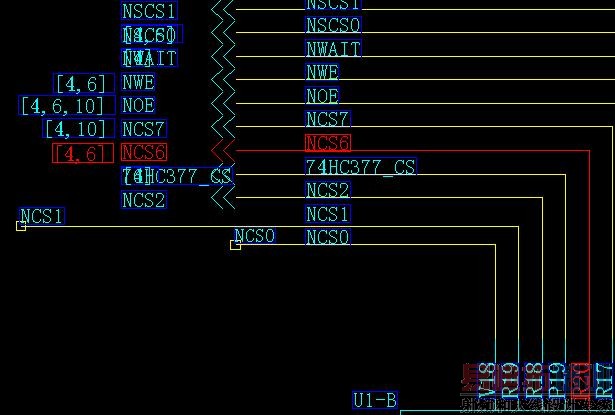

如果我们选择NCS6这个网络,由于图比较多,我们要查看还要哪一张有这个网络,我们只需这样!

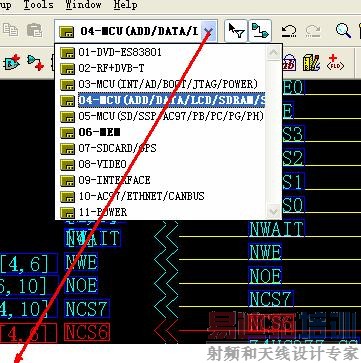

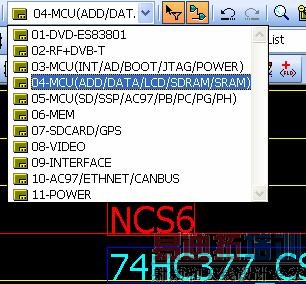

点击上面的下拉菜单,就可以看到在06张(用黑体表示)有同样的网络名,这样我认为是很好的设计,
但在SP2中,就取消了,不知道为什么。

选择同样的网络却得不到相同的效果,这对于我们找相同的网络增加了难度!

由于本人用这个POWERLOGIC时间不长,如果有错误,请指点!
