CAM350铜皮改网格

    在制板过程中,经常会有大铜面的板，对于喷锡板来说，大铜面没什么不好，但对于金板，在生产过程中就会有很多问题产生了，首先，浪费金，其次，绿油附着力不是很好，再，金面氧化在大铜面很容易表现出来。为改善以上所提，在CAM制作时有没有什么办法来优化呢？答案是肯定了，也很简单：将大铜面改成网格就OK了。 ：）

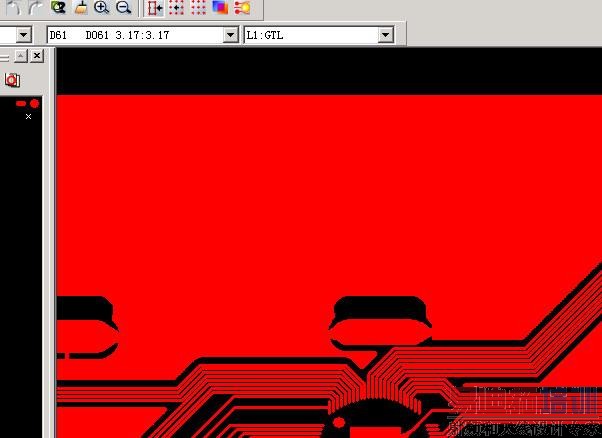

如下图示，一款镀金板，铜面为大铜皮，需改成网格，下面就讲一下具体操作过程。

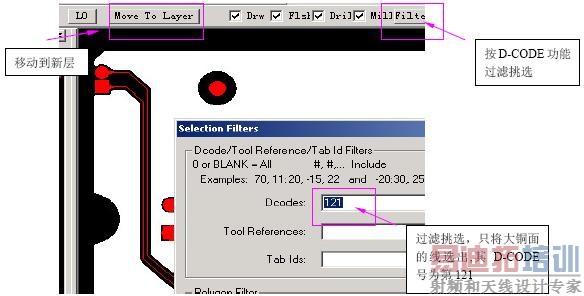

一、将大铜皮选出，放在另外一个新层，
EDIT MOVE。。。

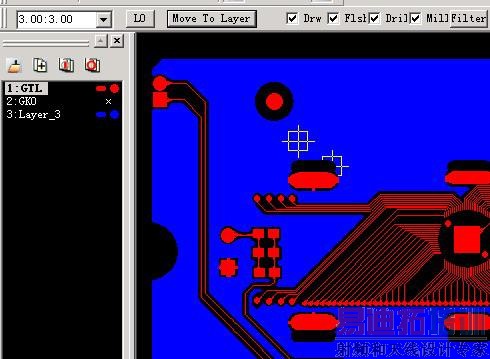

结果如下图示，大铜面放置在Layer_3


二、将线填充的大铜面改成光栅填充，
Utilities Polygon Conversion Draw To Raster Poly

点击确定，选取所有线,将线填充的铜面转换成光栅填充。

三、再将光栅填充的图形改为线填充的图形，以获取外框线
Utilities Polygon Conversion Raster Poly To vector Poly
选取所有，然后将所有图形打散，Edit change Explode All 就可以单独选取线了。

四、填充区域外框线的选取
注意：是选取你所要填充的区域，而且，需要闭合，否则，填充不了。
结果如下图示：

线条所围绕区域为所需填充区域。

五、网格填充

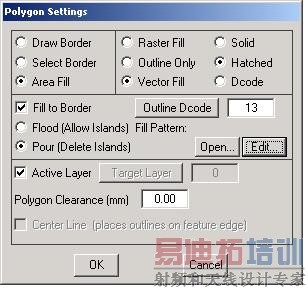

Add Polygon…出现如下对话框，

参数按下图填写，其中 表示为填充的，外框线的D码号，可点击在D码表中选取，其大小与你所需网格线径粗细相同，

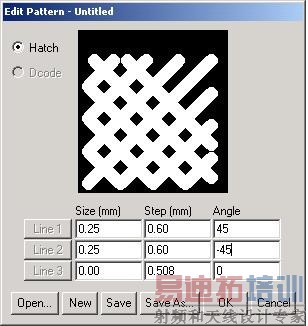

然后点击 编辑你所需填充的图案，如下图示：

说明：0.25MM线粗，0.6MM的间距（线中心到中心距），作正负45度交叉填充，Line 3 不需要填充，为0。
将各参数调整到你所需的后，点Save，将之保存下来，以后再有需要用时，就可以用Open来调用了。
点OK ，回到上一图的画面，再点OK，进入CAM350主编辑图面进行填充。

六，填充结果：

说明：也可以直接选取外框线进行填充，从而省去第一、二、三步。
以上作法为本人在日常工作中所运用的，也许还会有更好的办法，敬请指正为谢！
