在Protel2004中进行PCB的完备的CAM输出

首先，我们可以输出的gerber文件， 操作如下：

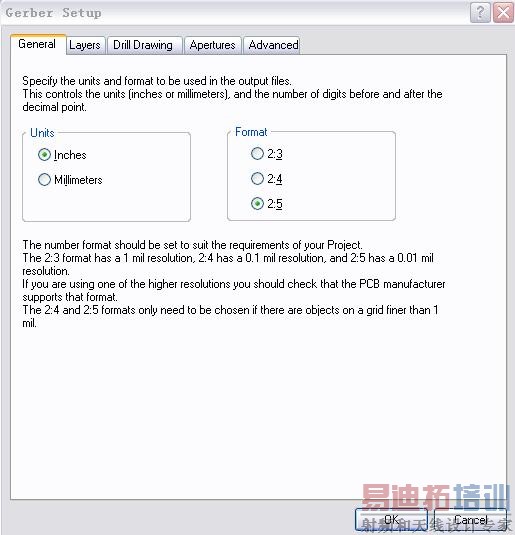

1：画好PCB后，在PCB 的文件环境中，左键点击FileFabrication OutputsGerber Files,进入Gerber setup 界面，如下图所示。

在General 里面，Unit选择Inches，Format选择2:5 ,尺寸精度比较高，当然，也要和加工厂协商确定精度。
在Layers里面，选中Include unconnected mid-layer pads,在Plot Layers 下拉菜单里面选择 Used On，要检查一下，不要丢掉层； 在Mirror Layers 下拉菜单里面选择 All Off ,右边的结构层全不选上。

在Apertures里面，选中Embedded apertures(RS274X) (在方格里打勾)
在Advanced里面，在Leading/Trailing Zeroes 区域，选中Suppress leading zeroes(这个选项可以和加工厂商量的)
左键点击OK按键，进行第一次输出。

2：在PCB 的文件环境中，再次进入Gerber setup 界面，如下图所示

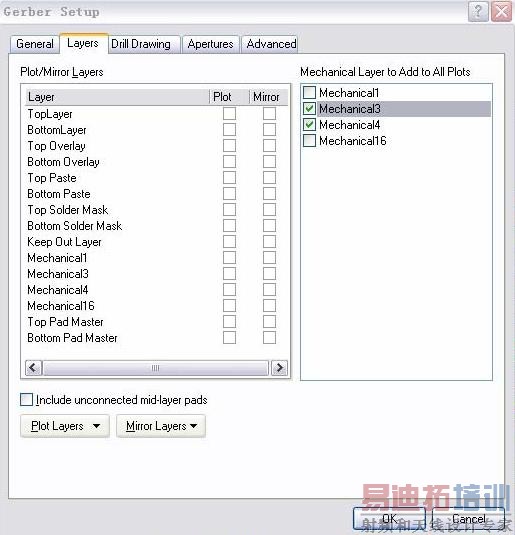

在Layers里面 ，在左边的Plot/Mirror Layers 全不选中， Include unconnected mid-layer pads也不选中, 选中有关板子外框的机械层。

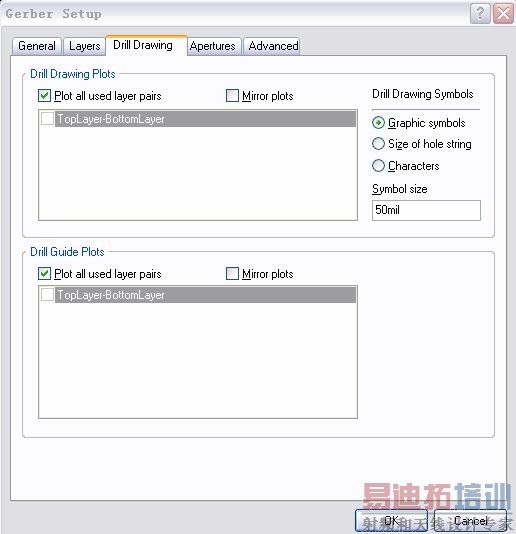

在Drill Drawing 里面 ， 选择你要导出的层对。一般选择plot all used layer pairs
Mirror plots 不用选中，如下图所示。

（Drill DrawingPlots和Drill Guide Plots两个区里面设置要一致，）
左键点击OK按键，进行第二次输出。

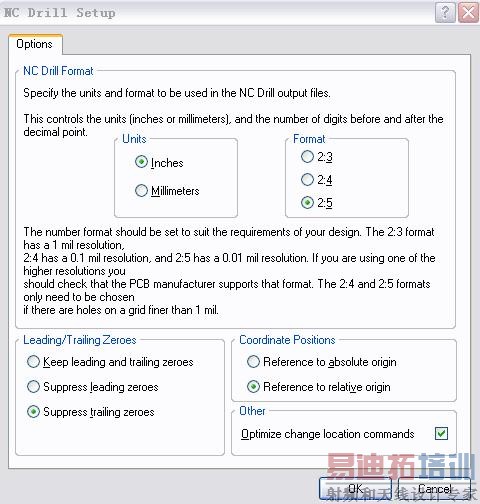

3：在PCB 的文件环境中，左键点击FileFabrication OutputsNC Drill Files,进入NC Drill Setup 界面，如下图所示，

Unit选择Inches，Format选择2:5 ,尺寸精度比较高，当然，也要和加工厂协商确定精度。
在Leading/Trailing Zeroes 区域，选中Suppress leading zeroes(这个选项可以和加工厂商量的)，和Gerber Setup 的Advenced里面保持一致,其他默认选项不变。
左键点击OK按键，进行第三次输出。
在冒出来的Import Drill Data 界面里左键点击OK按键，进行输出。

所有的.Cam 文件都不用保存的。
把当前工程目录下的Out 文件夹中的所有的文件进行打包压缩，送到加PCB工厂进行加工。
