Protel 99se PCB与SCH的比较

录入:edatop.com    点击:

1. 首先将SCH生成Netlist. (Design /Greate Netlist)

2. 其次将PCB生成Netlist.
PCB 生成Netlist 的步骤如下:
A.打开PCB

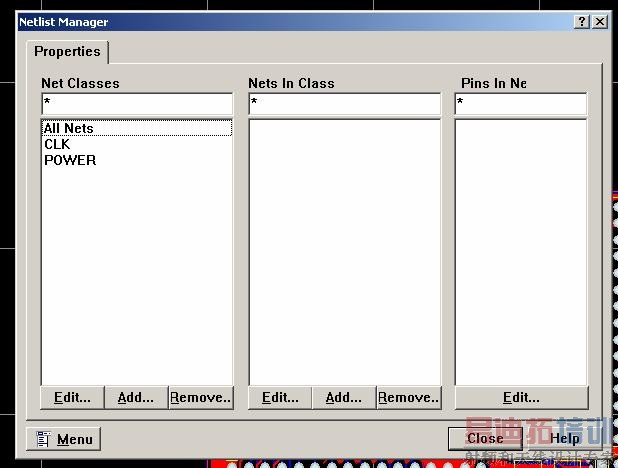

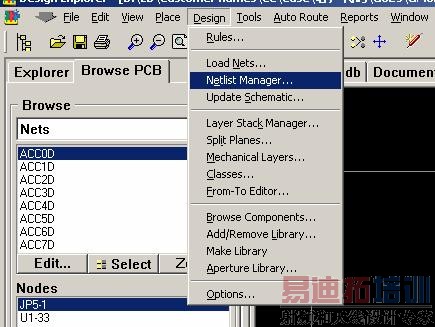

B.选择Design / Netlist Manager

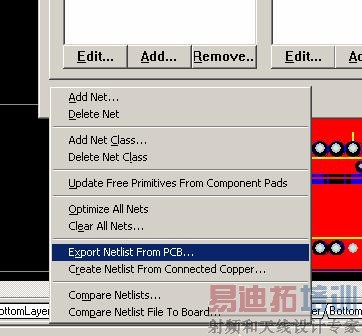

C.选择Menu/ Export Netlist From PCB

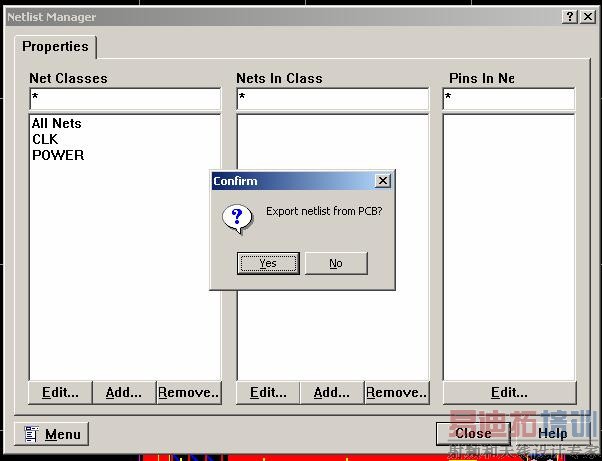

D. 选择Yes

经过以上步聚,PCB的netlist 就产生了

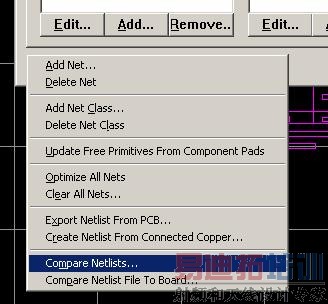

3. 再回到PCB中,选择“ Design /Netlist manger /Menu/ Compare Netlists”

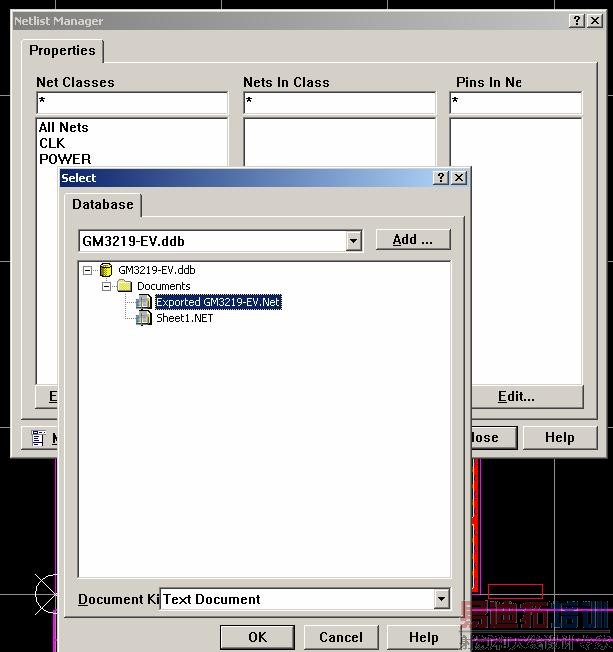

4.出现以下对话框,先选择PCB产生的Net , 第二次再选择SCH 产生的Net.

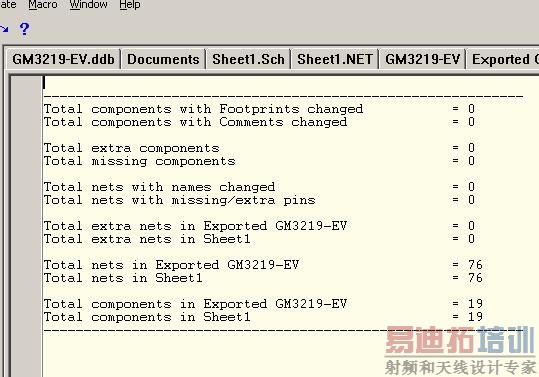

5.产生如下的report ,会显示PCB与SCH比较的结果,以下的结果显示是没有错误的。
