PowerPCB如何更改过孔数据
录入：edatop.com 点击：
如何在画线时添加过孔？并且可以修改过孔的大小？

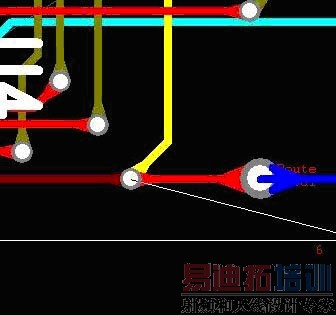

我知道在画线时只需按 F4或是右键换层就可以快速的添加一个过孔，但是这是如何可以快速的修改这个过孔的尺寸？？一般的过孔默认值为 40/20mil ，我想修改为 60/30mil，如何修改？？？？
回复：
你要在setup里设两种过孔，或更多，看你用多少了。
在走线的时个按 V --回车 就可以换了。
你的一块板是不可能做它四五种过孔的，一般都是一样大，有的板可能会需要两种。
POWERPCB中的过孔是不能只改一个的，改了一个，相同的都会改变，也不能象PROTEL那样随意放孔，必需有条线和它连接才可以。

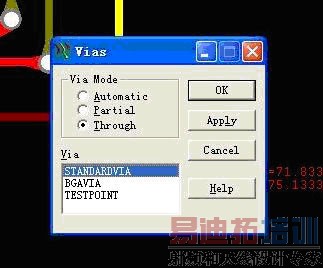

那些属性不用去理它，选了你要的过孔，点apply就行了。
