高速、高封装密度电路的噪讯对策技术
最近几年电子device高速化、高密度化的进步人目不暇给,电子回路也随着这股潮流朝向高密度封装方向发展。虽然电子device的性能获得飞跃般的提升,相对的造成电子device根本宿命更加复杂,也就是说祇要是与利用电气能量的技术,注定要与电子噪讯(noise)产生无法割舍的纠缠。
所谓的噪讯(电磁波EMI: Electro Magnetic interfere与静电SI:Static interfere )对策技术原本属于电路设计的范畴,而不是事后防止噪讯发生或是强化耐噪讯能力,根本上必需根据设计条件赋与电路最适切的layout才是治本上策。
高速化、高密度化的冲击
电路高速化、高密度化对噪讯对策技术所带来的冲击,使得设计人员必需面临图1所示的对策技术。
图1 电路高速化、高密度化所带来的冲击与有效的噪讯对策技术
(1).电路高速化的冲击
电路高速化后影响最大莫过于电磁气现象,相对于物理尺寸的电气长度(频率×物理尺寸),基本上因频率数而变大,使得阻抗相对变得更加复杂,决定电流通路的阻抗(impedance)之中有两个电抗(reactance)的影响最大,分别是:
- 电气长度的增加
频率越高相对的电气长度也越长,这意味着即使是相同的物理尺寸,由于波长的因素,使得分布于电子组件与配线的电磁界也不尽相同。如果分布于电子组件与配线的电磁界位相相同,且对外部都无影响时,基本上就可将处理对象视为近似集中定数电路。事实上波长越短分布的电磁界位相如果不一样时,就必需以分布定数电路来处理。此外相对于能量行进方向所决定的电磁界特性若 不相同时,则需以三次元电磁界方式来处理。 - 电抗(reactance)增加的影响
几乎所有电子组件与配线都会有阻抗、电感(inductance)、电容 (capacitance) 成份,而且各成份所受到频率的影响程度也都不同。一般而言电子组件的阻抗、电感、电容之中,又以所谓的电抗动作成份最明显。需注意的是上述统称的电抗,通常是指低频领域所产生的现象,当频率变高时该称通有必要重新思考定义。有关配线在高频领域,电流并不见的祇沿着电路图描的配线流动,根本上电流是在阻抗较小的路径上流动,因此电路图未描绘处如果发生电磁界结合时就会产生电流通路,此时就必需将电路配线视为三次元电磁界进行封装对策。 - de-coupling capacitor的界限
de-coupling capacitor在噪讯对策具有非常重要的效益,因此接着要以de-coupling capacitor为例,具体说明电路高速化后的冲击。通常将高频成份作旁通(bypass)的电容器(capacitor),在高频领域并无法获得预期的动作效应。图2是实验用印刷电路板(PCB:Printing Circuit Board)上74ALVC IC周围的近傍磁界分布状况,由图可以清楚看到频率为200MHz时,电容器将电源的高频电流完整的旁通(bypass);不过当频率变为900MHz时,电容器几乎无法将电源的高频电流旁通。流向IC的接地(ground)电流,是由接地配线trace供给,而右上方未连接处IC接脚(pin)有一股强大的磁界流向IC芯片(chip)电源部,一般认为该现象是部分电源电流是由右上方IC,经由IC芯片路径提供所造成的,在这种情况下即使印刷电路板的电源配线(亦称为导线)IC,与右上方接脚IC芯片电源部结合,电源电流依然会流通。
此外频率为900MHz时,电源配线对的电源配线与接地配线的磁界强度并不相同,因此推测流通的电流也不相同。造成这种现象主要原因是当频率增高时,电源配线端与接地配线的阻抗差异亦随着加大,最后导致电流的平衡度劣化。由此可知de-coupling技巧本身对噪讯对策具有决定性的影响。

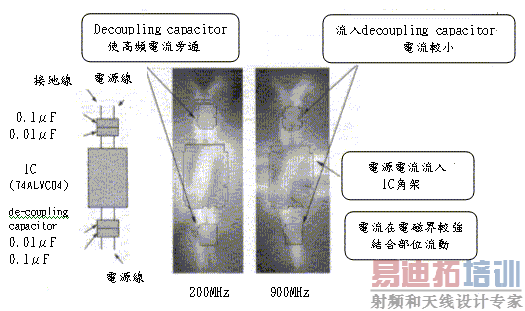

图2 高频de-coupling capacitor周围磁界分布
(2).高密度化封装的冲击
电路高速化后电磁气的扩散会缩小,对噪讯对策而言,条件变好的情况反而有增多的趋势。若从电子电路封装角度观之,电路的功能几乎被浓缩在LSI内,所以高频电流大多集中在LSI内,因此LSI内若未进行有效的噪讯对策的话,一旦组成电子成品后就无计可施,此外随着IC大规模积体化,封装时各电子组件的适用性经常受到额外的限制,造成与性能无关的电子组件与结构体很容易受到排挤,因此利用外部屏障(shield)结构作噪讯对策,与各种噪讯对策用单体组件的适应性,今后将面临极大的挑战与质疑。
高速、高密度化封装的噪讯对策
(1).噪讯对策的方向
高速、高密度化封装的噪讯对策基本上是属于发生机制的对策技术,因此接下来要探讨电磁波干扰的对策技术。电磁波干扰的强度取决于输出入电力的辐射电力比率,该比率则受到具天线(antenna)特性之辐射体结构影响,换言之为了抑制幅射,祇要抑制激发辐射体的电力,同时使辐射体不易产生辐射,就可获得相当良好的对策效果。抑制辐射体的激发电力,常用方式有两种分别是:
- 降低激发电力。
- 设法使激发电力不会传递至辐射体。
有鉴于版面限制,本文将讨论焦点锁定于辐射体结构对输出入电力的辐射电力比率。
(2).利用配线结构之噪讯对策
讨论利用辐射体结构作辐射噪讯对策之前,必需先厘清配线结构与辐射电力的互动关系。
由线路产生的放射
此处以micro strip为例作说明,假设:
Pin:输入电力。
Prad:辐射电力。
Zo:micro strip线路的特性阻抗(impedance)。
η0:自由空间的特性阻抗。
λ:波长。
h:线路与接地面的间隙。
Fi:由micro strip线路非连续部位决定的系数。
输出入电力的辐射电力比率,可由下式求得:
由上式可知,辐射电力与输入电力是由线路结构决定,为了抑制辐射必需缩小线路与接地面之间的间隔h与,加大特性阻抗Zo同时减低Fi,具体而言除了开放终端之外,构造上尽可能使终端形成短路状态,就可获得令人满意的效果。
共振器产生的放射
实际上micro strip线路几乎不会产生辐射,大多是由支配性辐射体的共振器造成。图3是共振器内部输入电力变成辐射电力的能量流动过程,依图所示输入电力经过几次电磁界结合激发共振器,共振所产生的反应能量(reactive energy)被储存于共振器内。此处假设:
Wr:共振器全反应能量的平均时间。
Prad:辐射电力。
Qr:辐射的Q值。
ω:角频率数。
辐射电力可由下式求得:
Prad=ωWr/Qr
换句话说辐射电力是由全反应能量电力Wr与Qr决定,Qr则取决于共振器的结构,天线模式则是常用的典型范例。

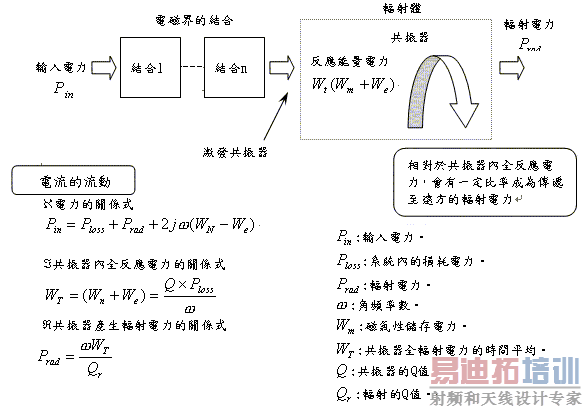

图3 共振器产生辐射时的能量流动
有关共振器即使输入电力非常小,不过共振器却可以产生巨大的电界与磁界。虽然利用共振所获得的反应能量,本身并不会传递制到外部领域,不过相对于该能量,会有一定比率成为传递至远方的辐射电力。电源与接地层通常被视为印刷电路板(PCB: Printed Circuit Board;以下简称为PCB)的支配性辐射体,PCB的端缘呈开放式矩形平行平板,虽然为了要抑制辐射,理论上电源与接地层的绝缘体厚度越薄效果越好,不过基于端缘为开放式矩形平行平板的构造,同时也会决定Q值,所以放式矩形平行平板PCB并无法完全杜绝辐射,这意味着必需合并使用屏障(shield)技术才能获得实际效益,尤其是在高速、高封装密度回路的前提下,噪讯对策尚不完备时,有必要重新检讨配线的结构,才能将辐射降低至理想范围内。
(3).低EMI PCB
图4是低EMI PCB抑制EMI的动作机制,由于PCB的端缘呈开放式矩形平行平板,因此成为端缘磁流的放射源。为了抑制端缘磁流的放射,所以将电源与接地层所构成的第一接地层,和电源与接地层所构成的第二接地层,作成对称性夹层构造,利用这种特殊设计在PCB端缘将第一接接地层-电源与电源-第二接地层的磁流(又称为磁界)抵销,进而达到抑制辐射的目的,不过在频率较高的领域,上述PCB的对称性会劣化,产生小peak现象。有鉴于此特别把第一接地层与第二接地层的端缘连接,如此一来端缘便不会发生辐射,这种新型PCB简称为低EMI PCB,它的端缘几乎全被铜电镀层连接。如照片1是低EMI PCB实际外观。

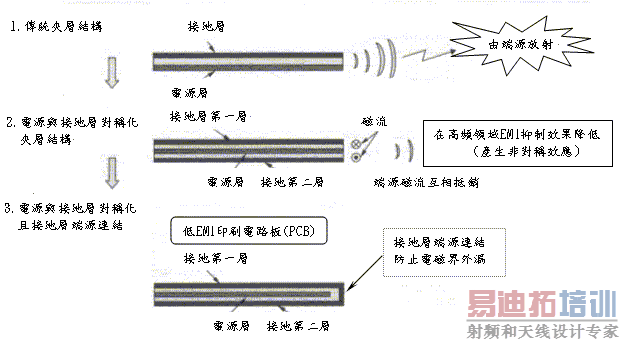

图4 低EMI PCB抑制EMI的动作机制
照片1 低EMI PCB外观
为了验证低EMI PCB的辐射抑制效果,因此分别以
- 传统夹层结构PCB。
- 电源与接地层对称化夹层结构之PCB。
- 电源与接地层对称化且接地层端源链接,低EMI印刷电路板(PCB)。
进行最大辐射强度比较,测试条件是在6面电波暗室内,距离壁面3m,以频谱分析仪(spectrum analyzer)量测,测试结果如图5所示。由图显示由于电源与接地层之间的绝源体很薄,因此共振能量与端源磁流都呈减少趋势,该印刷电路板虽然可以降低辐射,不过却残留有电源与接地层之间共振所造成的巅峰值。

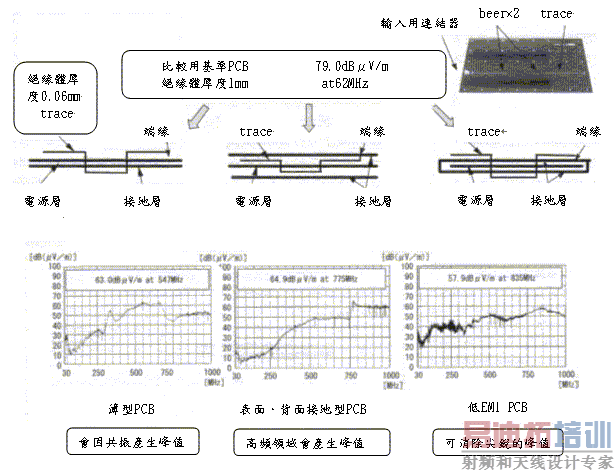

图5 低EMI PCB降低辐射的效果
表面与背面被接地层覆盖的夹层式PCB,可抑制电磁界的对称性所产生的放射,进而降低辐射,不过频率超过700MHz时对,对称性会开始劣化,进而产生微小的巅峰值(peak);低EMI PCB除了可以降低放射之外。还可以消除巅峰值,该PCB结构上不需要外部屏障组件与噪讯对策组件,以及用来确保配线领域之beer,因此可轻易达成高密度封装目的,同时还能抑制电源与接地层之间的电位变动,以信号防卫(SI)观点而言,低EMI PCB确实可获得良好的动作特性。
结语
随着电子技术应用层面的扩大,维持和谐的电磁波环境成为工程人员设计电路时不可或缺的技巧,因此噪讯对策技术的重要性也日益受到重视。相信在高速电路与高密度封装的时代,噪讯对策技术会对电子产业产生具大帮助。
