HSPICE中S参数的应用

    HSPICE仿真器是功能最强大、精确度最高的仿真器，比如说SPECCTRAQUEST不能进行S参数的仿真，而ADS对于IBIS模型的建立又是非常的麻烦。而HSPICE对这两种模型都适用，并且很多的EDA工具在分析时都可以转化为HSPICE模型。
    下面首先用场仿真器HFSS得到某一结构的SNP文件，分别对同一个电路（如下）用ADS和HSPICE进行仿真比较。

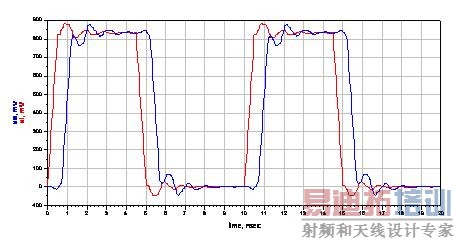

ADS仿真结果如下：

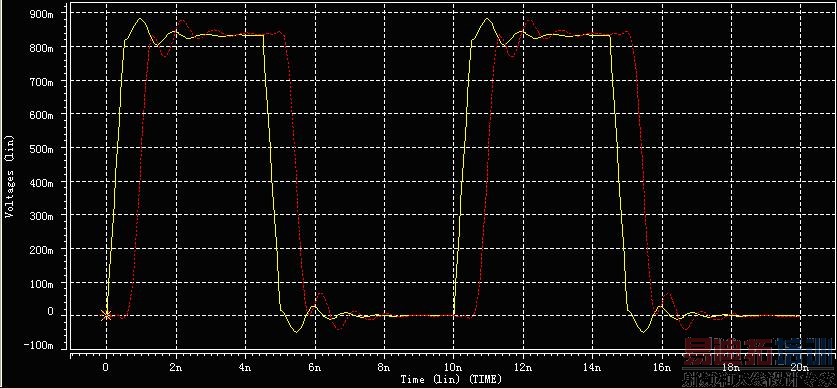

HSPICE仿真结果如下：

HSPICE-CODE如下：
*S-parameter example
.OPTION post
V1 n1 0 ac=1v PULSE 0v 1v 0n 0.5n 0.5n 4n 10n
.ac lin 500 1Hz 30MegHz
.tran 0.01ns 20ns
* reference node is set
S1 n11 n2 0 mname=s_model
* S parameter
.model s_model S TSTONEFILE = lunwen1.s2p
Rt1 n2 0 50
rin n1 n11 10
.end
    我们要注意用HFSS导出SNP文件时，要求填入参考阻抗，这只是一个参考而已，不同的阻抗会有不同的S参数，但时域仿真结果相同。
