在ORCAD 的原理中提取元件到库中

录入：edatop.com 点击：

大家都知道在POWERPCB 中，要提取一个封装到元件库中是一件很方便的事，只要右击SAVE TO LIBRARY 就可以了！
但是有时候我们也需要将ORCAD 中的元件放到库中，应该怎么做呢！

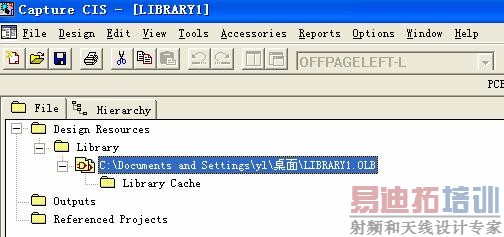

首先建立一个自己的库，

这个很简单这里就不详细介绍了！

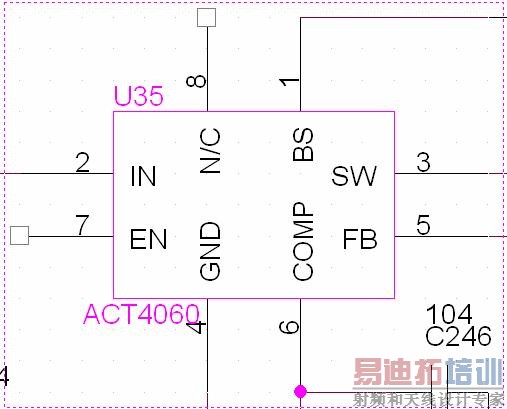

如果我们要将下图中的某个元件放到上面的库里。

我们图中选取这个元件放到库中：

我们右击编辑这个元件，这个应该也是很简单的！

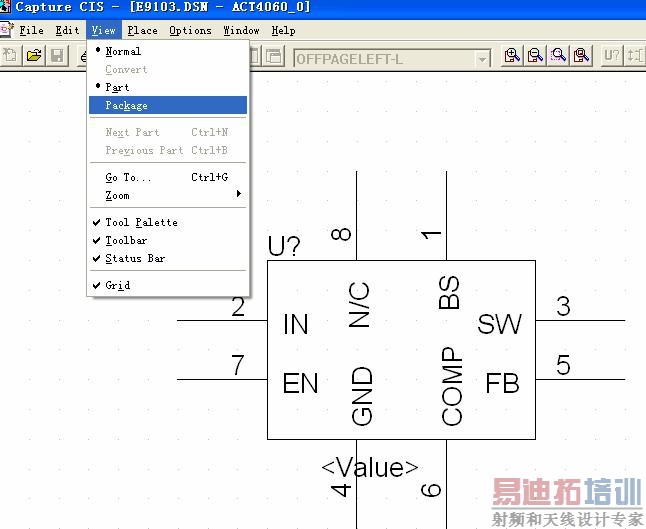

然后我们在编辑元件界面中，我们选择PACKAGE,

就会变成这个样子！

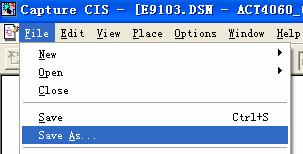

我们就可以此时的FLIE 菜单中选择SAVE 就可以了！

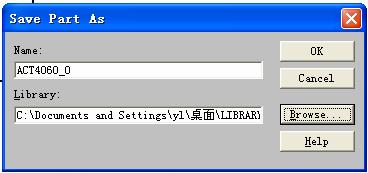

我们保存到刚才建立的库中就可以了！这时我们就可以在库中看到这个元件了！

不过我们保存多个元件，怎么实现，不知道大家有没有什么好的方法！
