PROTEL SCH转为POWERPCB网表步骤,及ECO步骤

录入:edatop.com    点击:

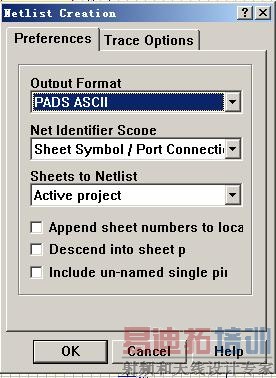

1.在PROTEL99SE主菜单Designcreate Netlist;Output Format处默认为PROTEL,改选PADS ASCII;点OK确认,输出AAA.PRT,AAA.NET二个文件,AAA为文件名,如下:


AAA.PRT
*PADS-PCB*
*PART*
C1 CAPE6/2.5
C2 CAPE6/2.5
C3 0603C
C4 0603C
C5 0603C

*END*
AAA.NET
*PADS-PCB*
*NET*
*SIGNAL* A0
U4.69 U5.37
*SIGNAL* A1
U4.70 U5.36

*END*

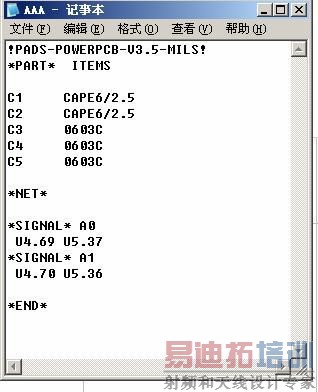

2.将上面文件制作成下面文件,红色不变为固定格式,蓝色绿色部分分别COPY到下面对应位置
!PADS-POWERPCB-V3.5-MILS!
*PART* ITEMS

C1 CAPE6/2.5
C2 CAPE6/2.5
C3 0603C
C4 0603C
C5 0603C

*NET*
*SIGNAL* A0
U4.69 U5.37
*SIGNAL* A1
U4.70 U5.36

*END*

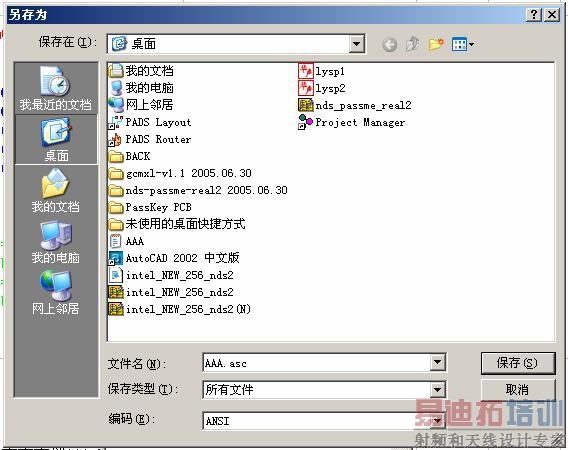

3.建立一个文本文档AAA.TXT,将上面内容COPY去,另存为AAA.ASC,保存类型改为“所有文件”,如下图:


4.在POWERPCB中建立对应的封装Decal,在FilesImport导入刚作好的AAA.ASC文件即可

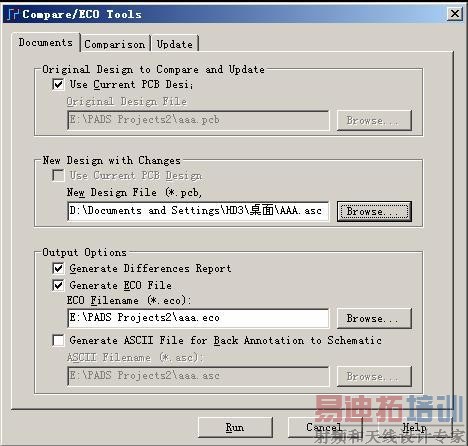

5.若PROTEL有更改,须重新制作AAA.ASC网表,在POWERPCB中用TOOLSCompare/ECO Tools 按下图

设置生成AAA.ECO文件,用Import导入即可,注导入时须打开ECO模式
