CAM350中处理敷铜的方法

录入:edatop.com    点击:

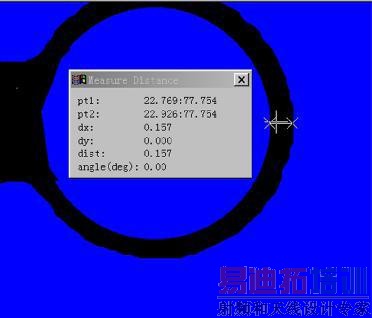

    CAM 行业里,经常会遇到客户给的GBR 文件有这样或那样的问题,就如敷铜与焊盘间隙太小的问题,如下图:

    处理这样的问题,相信同行的朋友们有很多可行的方法,我从事CAM行业两年多,比较喜欢用的就是CAM350,下面就说说我在此
软件下处理敷铜间隙问题的方法,请同行朋友多提宝贵意见。

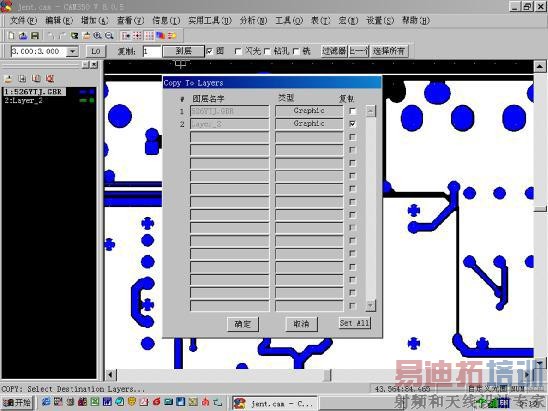

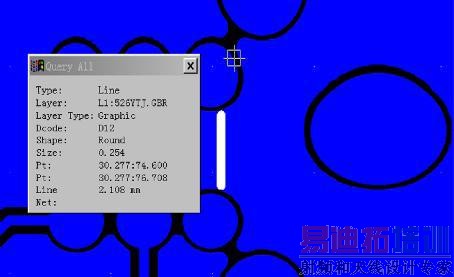

    一般情况下,敷铜的Aperture是相同的,首先选出它的Aperture,全部选中后,把它复制或移动到一个新层

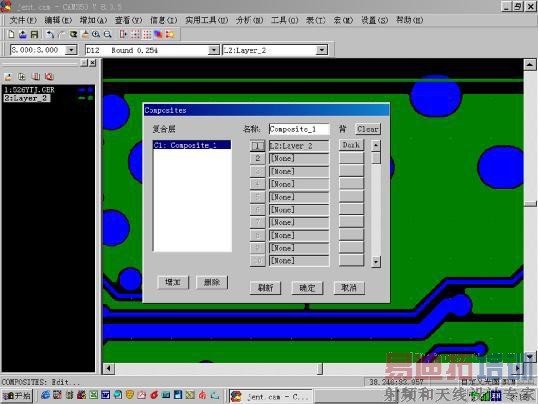

然后把这新层做个复合层

再用Utilities下Convert Composite命令把复合层转换一下

这时产生一个为光栅填充的新层 这个过程最为关键

接下来就可使用缩放命令把这个光栅填充的新层缩小
原来敷铜与焊盘的间隙是0.15mm 我想要放大到0.3mm,
即 (0.3mm-0.15mm)x2=0.3mm Utilities Over/Under Size…

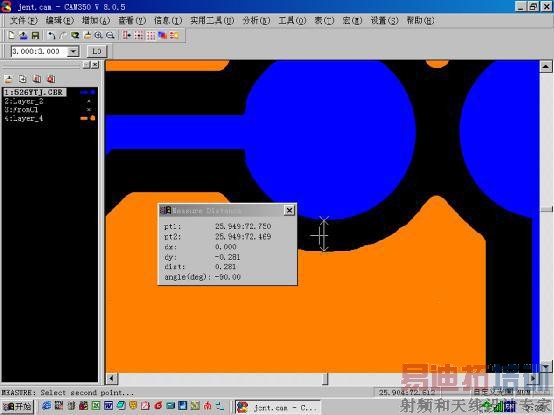

这时看看你的敷铜是不是与焊盘的间隙变大了

接下来就是把光栅填充转成矢量填充,Aperture还是用原来的。
删去原来的敷铜,把新层移进去,至此,全部过程处理结束。
