如何将CAD中导入PADS的2D线转为板框

    越来越多的人用PADS 软件设计PCB，但它的板框设计一直困扰着许多PADS的使用者。
    怎么将CAD 中导入PADS 的2D-Line 或PADS 自画的2D-Line 转为Board-Outline呢？ 各位观众，请看下面：

一. CAD中板框的处理

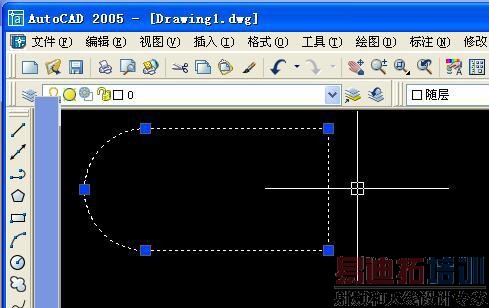

1. 用Auto CAD 打开结构图，先将不须要的部份删除，留下PCB板的部份。如图：

2. 闭合CAD 的线条 （因为在PP 中，只能将闭合的2D 线转为板框），在CAD中输入 PE ，按空格键（见CAD软件界面的底部命令栏, 注意，AutoCAD中，空格键就代表回车键）如图:

按空格键, 显示： 提示：多条线选< M > ，我们的板框由很多条线组成，就按它的提示输入M 回车, 然后再用光标选取整个要闭合的板框。
按空格键： 按提示输入Y
按空格键: 提示合并输入 C
按空格键： 提示输入合并的模糊距离，这个数值大概输入0.01-0.05 即可。输入：0.01 然后再按空格键。又一次的提示：

此时不用管它，再按一次空格键，确认。 就这样，板框线条就在CAD 中闭合了。
单击板框的一条线，发现会将整个板框都选取了，如图：

3. 比例调整， 因CAD与PP转换时，单位的不相同（CAD默认是mm，PP 中是mil），因此须在CAD中将图形的比例做一个调整。
在CAD中输入 SC 按空格，选取整个板框，按空格。要求指定基点时，时板框的一角或任意地方单击鼠标一下, 出现如下提示：

这个比例因子，就是单位毫米与密尔的换算比例: 39.37 ，输入39.37， 按空格，CAD 中的图形就被放大39.37 倍。
4. 另存为dxf 文件。点主菜单文件，再点另存为。格式选DXF 。

二 . 导入PP并转换为Board-Outline
1．导入文件： 新建一个PP文件，点主菜单: File → Import 弹出如下窗口。

选取刚才另存的DXF文件，点打开。

点OK后, CAD 的图形就导进来了, 现在须马上确认尺寸是否正确。如下图：

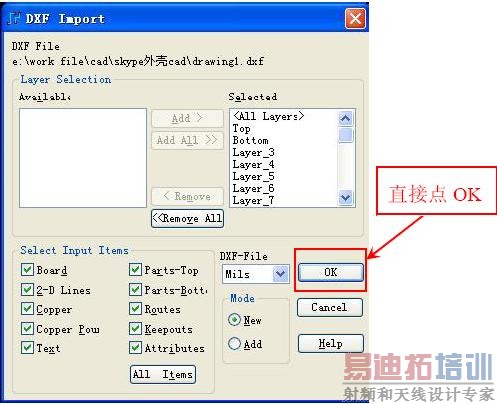

在下拉窗中选DXF格式
直接点OK
2. 转换为Board-Outline , 由于导进PP的图形为2D-Line， 须转换为Board-Outline ，在PP 中的空白处右键，点：Select Shapes

单击2D线，选取整个板框图形。再右键，点 Scale ,如图：

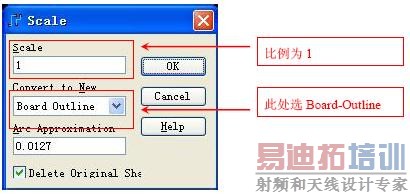

弹出如下窗口：

点OK 确定，就这样完成了。
以上内容如有错误，敬请指正，谢谢！
