OrCAD Power PIN 的注意事項

录入:edatop.com    点击:

    在 OrCAD Capture 建part时,其pin 的特性会影响后续在线路图的接线及转出的连线关系。
    Part 的接点基本上可分 一般讯号PIN电源讯号PIN
    在使用时请特别注意其特性及差异。

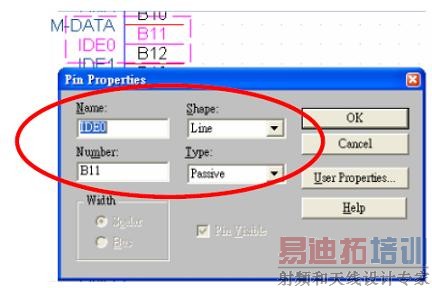

  • 一般讯号 PIN
        指 Type 为 POWER 以外的一般讯号.需要接上 wire或port等才会有连线关系,或可用Place/No Connect宣告不接。
        在同一颗 Part 中其 Pin name 必须是唯一且不可重复的.如 IDE0,IDE1……
     .
        * Pin name 与 Pin number 不能是空白

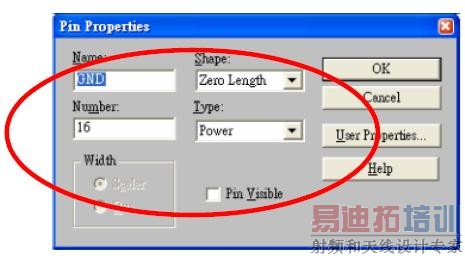

  • 电源讯号 PIN
        指Type 为 POWER 之电源讯号 .
        此种 PIN 其特点是同颗part内 PIN NAME 可重复,讯号名称net name会以其 PIN NAME 为内定名称,但以其用法又可分为 显示 Visible On不显示Visible Off

        Type Power-Visible On
        讯号名称net name会以其 PIN NAME 为内定名称,但其讯号名称会依所接的wire或port讯号而更改 。

        只有 Pin Type 是 Power 时才可以在同颗part内用多个相同的 Pin name。
    以下为引用的内容:
    A power pin is by default connected to a global net that has the same name as the power pin. You can override this default connection by making the power pin visible and connect it to a wire or other electrical object to change its connection to the default net name.You cannot have duplicate pin names for any other pin type except for power pins.

         Type Power-Visible Off
        讯号名称net name会以其 PIN NAME 为内定名称,可用来定义 Part 中的    内定电源隐藏 Pin,尤其指不会更改讯号名称的内定电源 pin。

        ##############(以下设定只有在Cadence-Allegro新转法有效) ################
        但如果内定电源 pin有以下状况:
        ◆不须做讯号转接时 Pin name = Net name
        如 Pin name 为 Gnd 所接出来的 Net name -> Gnd
        不须做任何宣告

        ◆须做讯号转接时 Pin name ≠Net name
        如 Pin name 为 VDD 但需要转接到 VCC讯号, 且 VSS 也需要转接到VCC讯号 此时就必须 对 Part 做设定,
        各宣告设定间以 ﹔作区隔才可设入多组.
        针对 Part – Edit Properties attribute keyword 为 POWER_GROUP

        * 如果是复合式的零件需注意所有的 Property 要一致
