ORCAD PCB转换为Protel 99se/ Protel DXP之PCB

一:转换到Protel 99se

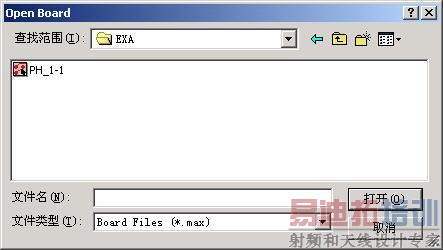

1,准备工作。准备一个.MAX文件,如图1。

图1
2, 打开Protel 99se,新建一个PCB文件，并且打开.PCB。
如图2。

图2
3，选择File->import。选择1中的.MAX文件,点击OK。出现如图3,弹出对话框。

图3

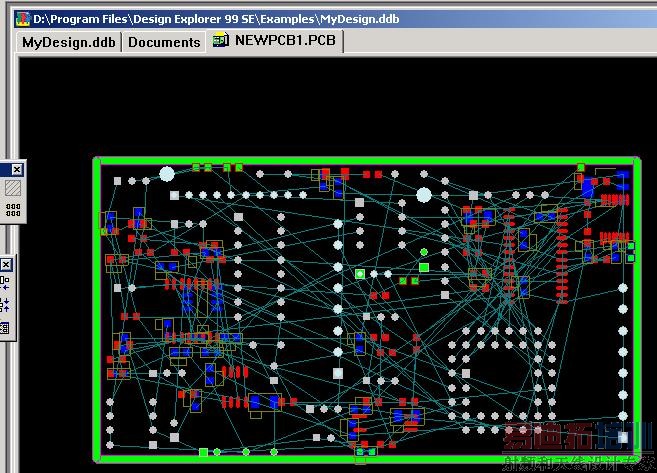

    在出现的对话框Option中选择FABDWG和NOTES为任意一层。点击ＯＫ按键，即可生成PCB文件。如图４。

图４
注意:
１,在第3步中可以选择ORCAD的层颜色（USE orCAD Color Setting）或选择Protel 99se默认的层颜色。
２,如果不选择FABDWG和NOTES为任意一层，则不能生成PCB文件,同时也会提示出错.

4，转换成功！！！！！！可以在PROTEL 99SE 里修改电路图。

二:转换到Protel DXP/2004
1 准备工作.准备一个.MAX文件,如上步骤1
2 打开Protel DXP或Protel 2004,选择打开,选择1中的.MAX文件,并打开。
3 同上第三步，第四步。
4 保存格式为.PCB格式。
