OrCAD绘制原理 规范

文件建立

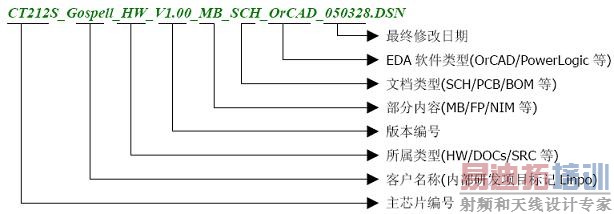

1. 原理图命名参考文档命名规范，示意如下：

2. 对于有一定规模的设计采用多页设计的原则，按照功能模块分页设计。
3. 页面尺寸一般选择B(单位:英寸),如果单页内容较多，可选择C。
4. 在原理图根目录下放置系统框图(1System:System Block Diagram)，原理图修改记录页(2Memo:Hardware Modify Record)，以及多页层次连接关系(3Symbol: System Symbol)。示例如下：

5. 多页原理图命名增加编号确定页面显示顺序，如01Decoder，02Memory,03AV 等。
6. 采用统一的页面标题块(TitleBlock)，正确标识各部分，如项目标题，功能模块名称，页码等。

元器件编号及数值标识
1. 元器件编号命名前缀：
电阻：R
排阻：RN
电容：C
电解电容：EC
电感：L
磁珠：FB
芯片：U
模块：MOD 或U
晶振：X
三极管：Q 或T (普通小信号放大管采用Q 为前缀，MOSFET 管采用T 为前缀标识)
二极管：D
整流二极管：ZD
发光二极管：LED
连接器：CON
跳线：J
开关：K 或SW
电池：BAT
…
固定通孔：MH
Mark 点：H
测试点：TP
2. 各分页元器件标号采用3 位数标识方法，第一位数表示页号，后两位数表示页内编码。如R115,U203等。
3. 电阻电容类元器件默认封装为贴片0603，如有封装，功率，精度要求的，需标记清楚。如 100,0805或1R0,1/4W，8R2,1%等
4. 电阻电容类元器件设计值使用有效数字位形式标记。如100K 电阻标记为104，8.2 Ohm 电阻标记为8R2，10 Ohm 电阻标记为10R 或100；4p 电容标记为4C0，22p 电容标志为22C 或220，0.1uF 电容标记为104 等。
5. 原理图设计中为调试，测试，或者作为选项的电路部分的元器件，在标识值的时候，增加NI(Not Install)标识。示例见下。
6. Connector 有极性的原理图上需标识，如公头DB9 标记为DB9M (Male)，母头的标记为DB9F (Famale)

绘图
1. 建立统一元器件库，原理图使用到的元器件从统一的库文件中调用。
2. 连接多页面的端口从页面左上角开始向下放置，端口连接线长度统一为8 个单位，正确标识端口的类别，方向。示例如下：

3. 对于较多连接的芯片引脚尽量采用网络标号连接，芯片引脚长度8 个单位，电源类网络标号在靠近芯片的4 个单位内标记，信号类网络标号从远离芯片的4 个单位内标记。示例如下：

4. 空余引脚用×标识。
5. 最近修改的部分使用彩色框标记以方便检查。示例如下：

6. 如果有跳线，需标记各种接法的功能。示例如下：

7. 低电平有效信号线的网络标识统一采用”/”前缀，如/CS_Flash，/RST 等
8. 电源类网络标识需以电源极性为前缀，如+3.3V,-12V 等。
9. 网络标识字段中不能包含空字符。

检查

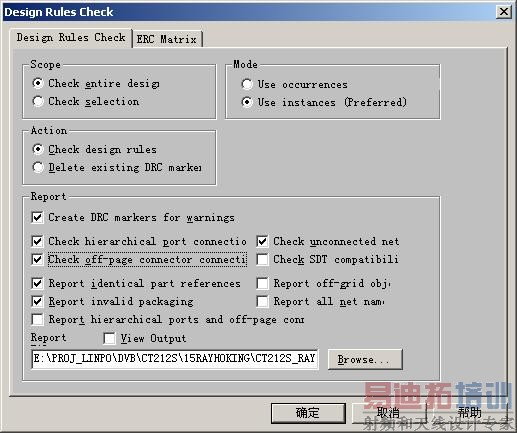

1. 原理图绘制完成后需做DRC 检查，防止元器件编号重复，同一网络标号少于2 个连接等等问题。需要完全没有Warning。操作示例如下：

2. 元器件封装对应至PowerPCB PCB 库，暂时无法确定PCB 封装的元器件在原理图上标记便于后续修改。
