如何将OrCAD中的元件的Value传递到PADS 中
录入：edatop.com 点击：

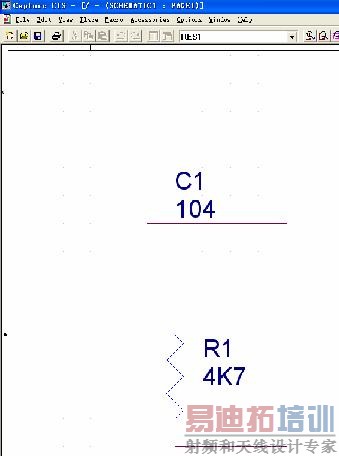

鉴于很多朋友反应，无法将OrCAD 中元件的Value导入到 PADS 中，所以下面我将做一下简单的介绍
（我使用的 OrCAD 10.5 版本，PADS是2005）

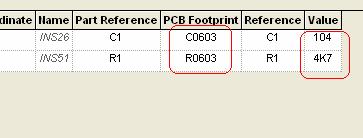

为每个元件指定PCB 封装，更详细说明 请参考 用Orcad做原理图，用PADS layout

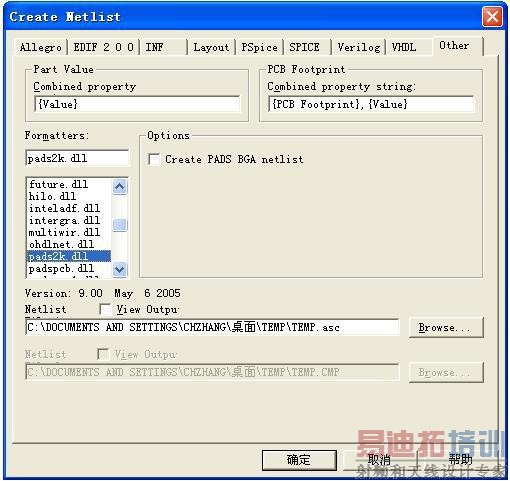

特别要注意的是；添加 ,{Value} 注意 这里的逗号一定要是英文输入法下的逗号，Value这个字段要用大括号包起来

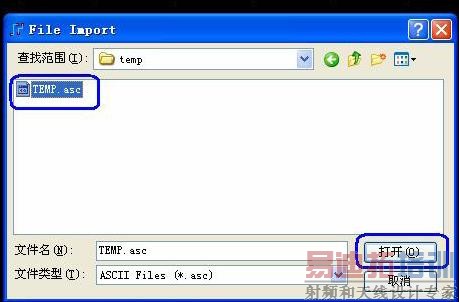

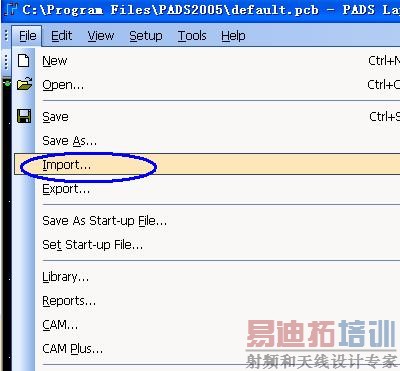

打开PADS 选择 File →Import

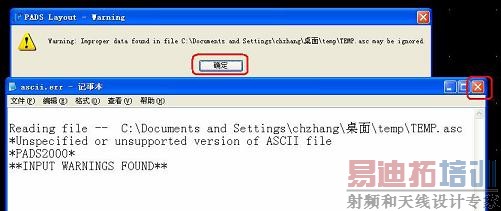

关于警告提示的说明，请看用Orcad做原理图，用PADS layout

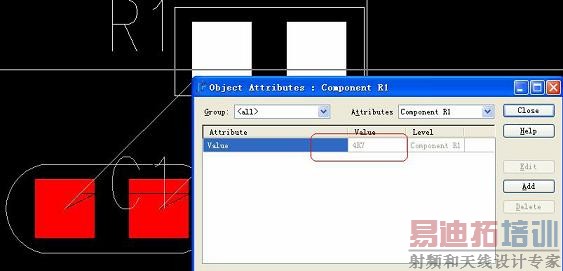

看一下元件的属性
看，元件的Value已经正常的传递过来了
（我使用的 OrCAD 10.5 版本，PADS是2005）
为每个元件指定PCB 封装，更详细说明 请参考 用Orcad做原理图，用PADS layout
特别要注意的是；添加 ,{Value} 注意 这里的逗号一定要是英文输入法下的逗号，Value这个字段要用大括号包起来
打开PADS 选择 File →Import
关于警告提示的说明，请看用Orcad做原理图，用PADS layout
看一下元件的属性
看，元件的Value已经正常的传递过来了
