ORCAD BOM转EXCEL料单的方法

录入:edatop.com    点击:

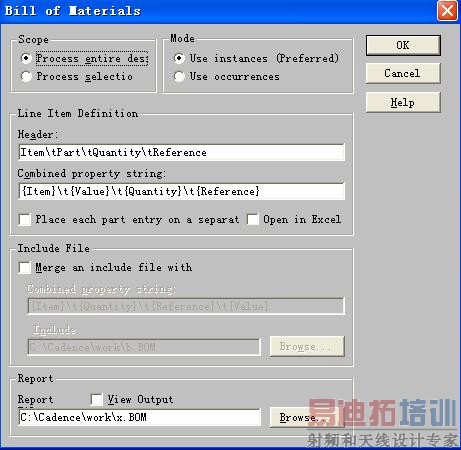

ORCAD BOM设置
Menu>>TOOLSBill Of Materials 的Line Item Definiton
.......
Header= 项目 物料编号 元件名称 规格 位置 用量 单位 总用量 实发数 差异数 备注
Combined property string= {Item}   {Graphic} {Value} _{PCB footprint} {Reference} {Quantity}

open in excel选中
 .......
点OK可出想要的EXECL BOM了.

Capture CIS BOM 转EXCEL 料单的参考方法
原顺序:
Item Quantity Reference Part{Item} {Quantity} {Reference} {Value}

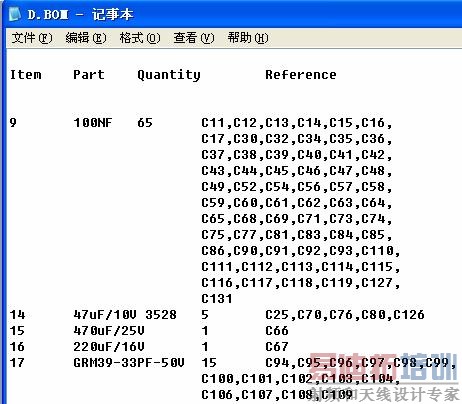

调整顺序:
Item Part Quantity Reference{Item} {Value} {Quantity} {Reference}

注意建议不用上面的“open in excel”选项生成表格(格式不是很好_个人习惯,具体区别可看最后页的对比图),若选了此项,即使再次生成料单时不选此项(指“open in excel”),系统可能还会按excel 的格式生成料单的。
若是还让其生成原BOM 的格式,只要用原理图重建项目后就可了。

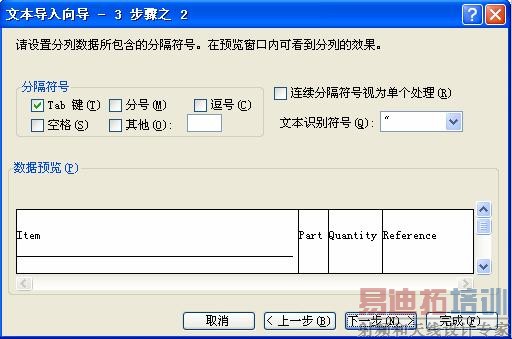

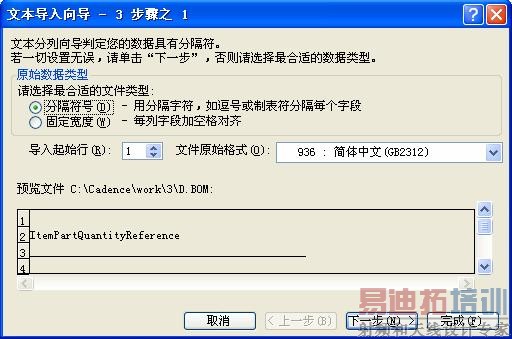

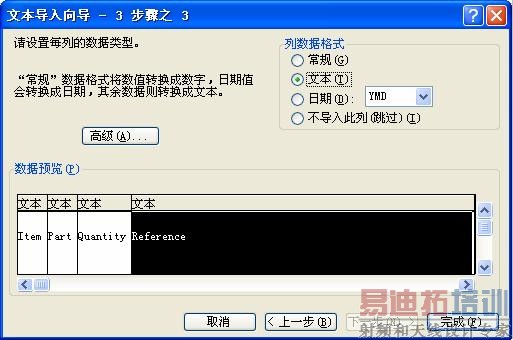

BOM 导入EXCEL 步骤参考

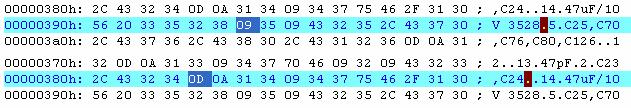

注意EXCEL 处理时,图中的09 和 0D 0A 的作用。

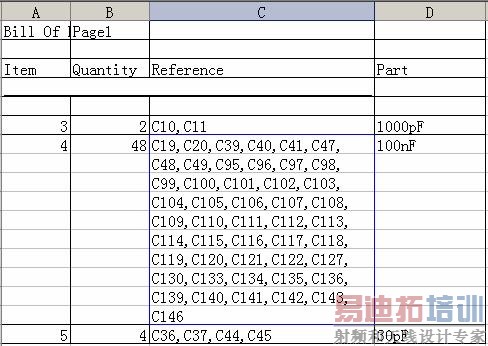

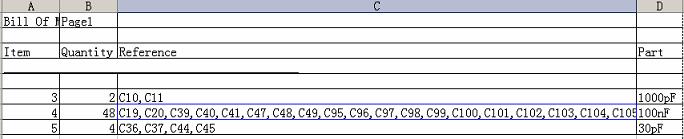

用“open in excel”和由BOM 导入excel 对比
