“Duplicate Pin Name found on Package”错误

录入:edatop.com    点击:

在制作了封装后导出网络表时,DRC错误就出现了如题的错误“Duplicate Pin Name "GND" found on Package”,于是在找到出错的原理图页,右键鼠标--选择Edit part,打开了编辑元件窗口

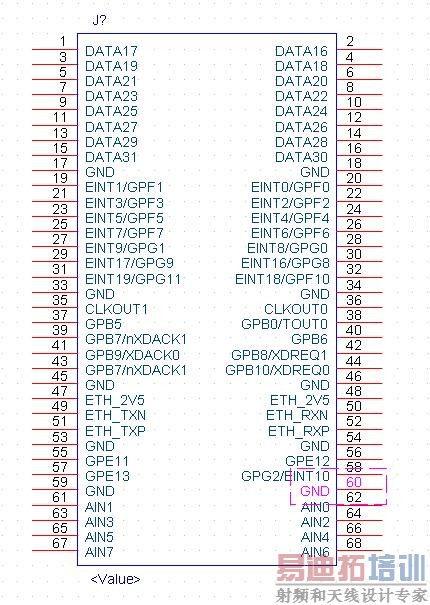

如图:

可以看到错误提示的详情是GND导致的,需要改变他的Name属性,依次双击所有的GND引脚

修改Name的名称为GND_17,或者是其他名字。

此时再到项目管理器中重新DRC检测,发现错误解除了,只要是出现问题一般都这样处理,如果是出现“NC”这样的名称重复就需要你重新换个名称,我是在后边跟上引脚号如“NC21”,NC就是not connect的意思。在网上还有一种说法是对电源选择Type为power,我试过了最后还是在导出网络表时出错,还是重命名吧。
