五天学会Protel 99SE:第三天 学会自己做SCH零件
录入：edatop.com 点击：
第一课：做一个SCH里面常要用到的电阻零件

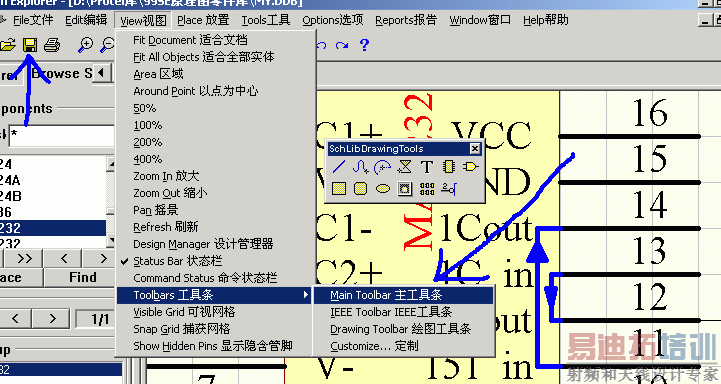

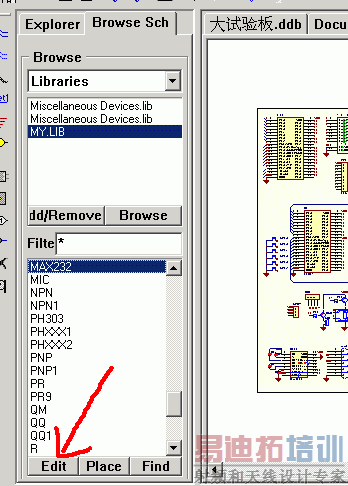

1.先来打开SCH文件，选中教学提供的那个SCH零件库，然后选编辑，进入SCH零件编辑器

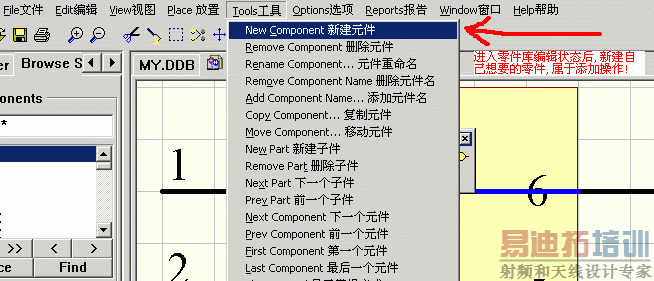

2.在这个现有的库中新建一个SCH零件

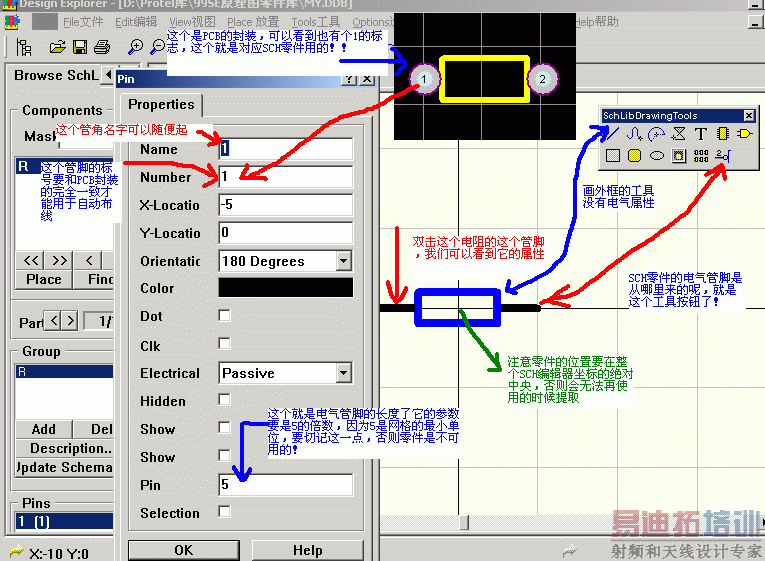

3.先以做一个SCH电阻零件为例子说明一下，请注意看图中所有的中文注释！

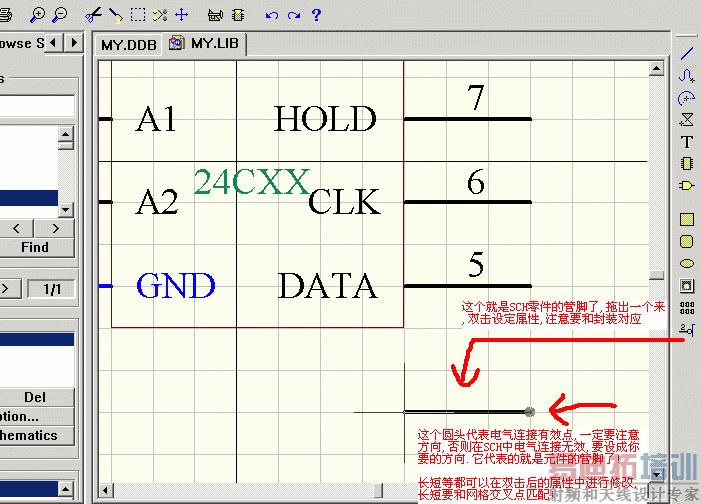

4.要注意SCH零件的管脚的电气连接有效点是有讲究的！仔细看一下下面这个图，注意看中文注释！

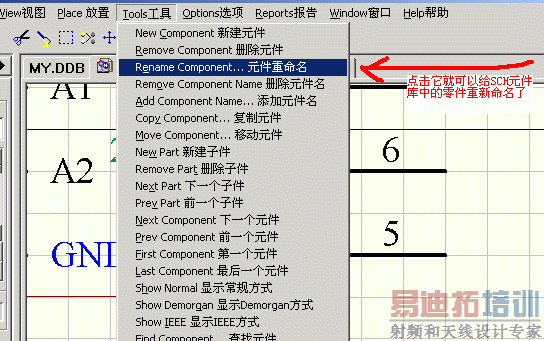

5.用这个方法可以给零件库中的零件改名字
6.最后是保存你的所有劳动成果，要提取的你的新零件需要重新启动PROTEL 99SE
