五天学会Protel 99SE:第四天 学会自己做PCB零件封装
录入:edatop.com 点击:
第一课:做一个属于自己的PCB零件封装

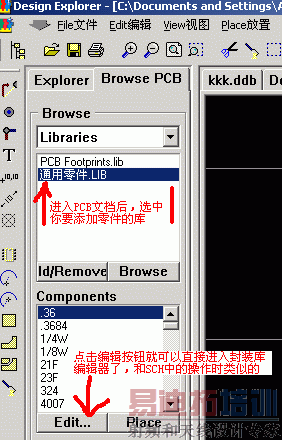

1.打开在前几课已经做过的PCB,选择那个我给大家提供的封装库,
然后按着图选择编辑按纽就进入了PCB封装编辑器

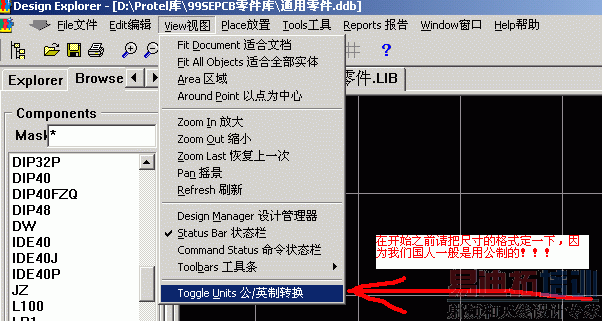

2.先把制式转换一下,改为公制

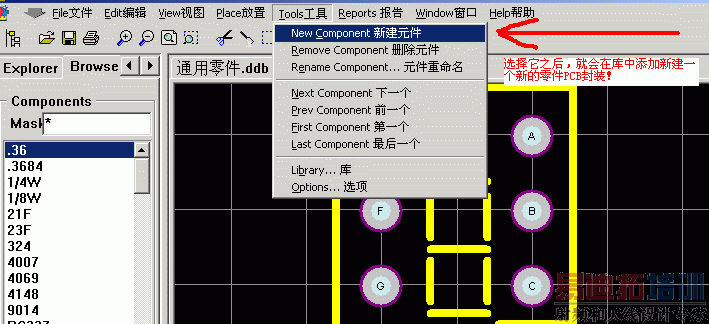

3.新建一个PCB封装
4.之后会出现这个对话框,是一个傻瓜精灵,选择取消,因为我们要做一个完全属于自己的封装

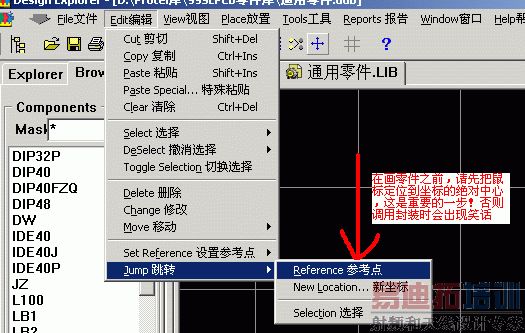

5.注意:在做之前一定要把封装的起始位置定位成绝对中心,否者做好后的封装无法正常调用!

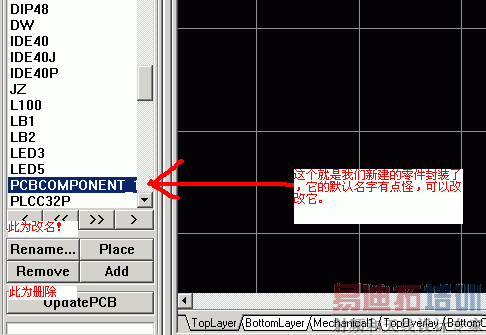

6.如果对默认的封装名不满意,就需要改一个自己喜欢的

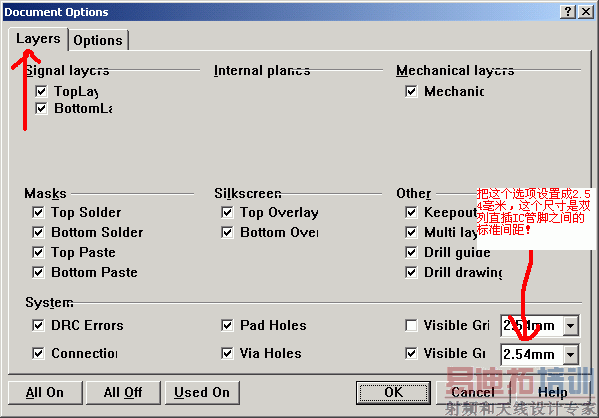

7.这个是用来设置网格的标准,属于是个人喜好问题
8.这个就是执行上一步后的对话框
9.可以开始做封装了,注意哪些中文注释,核心问题就是焊盘的名称,但愿你还记得做SCH零件的重点>>

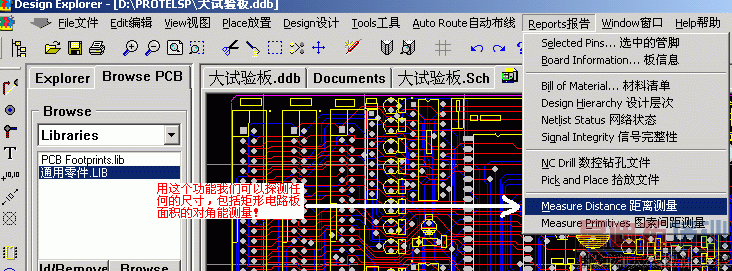

10.用这个功能可以知道我们做的封装的尺寸是不是精确的
1.打开在前几课已经做过的PCB,选择那个我给大家提供的封装库,
然后按着图选择编辑按纽就进入了PCB封装编辑器
2.先把制式转换一下,改为公制
3.新建一个PCB封装
4.之后会出现这个对话框,是一个傻瓜精灵,选择取消,因为我们要做一个完全属于自己的封装
5.注意:在做之前一定要把封装的起始位置定位成绝对中心,否者做好后的封装无法正常调用!
6.如果对默认的封装名不满意,就需要改一个自己喜欢的
7.这个是用来设置网格的标准,属于是个人喜好问题
8.这个就是执行上一步后的对话框
9.可以开始做封装了,注意哪些中文注释,核心问题就是焊盘的名称,但愿你还记得做SCH零件的重点>>
10.用这个功能可以知道我们做的封装的尺寸是不是精确的
