Protel 99se PCB 中利用CAM Manager 制作BOM 解
录入：edatop.com 点击：

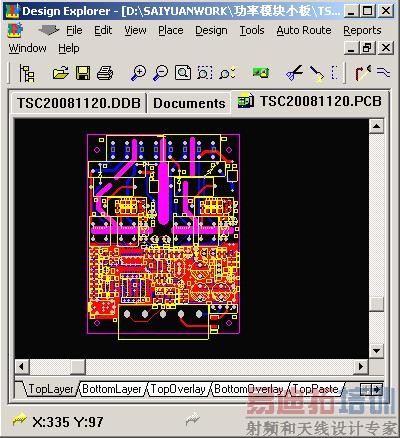

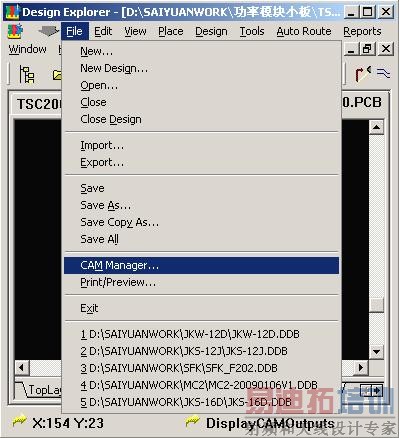

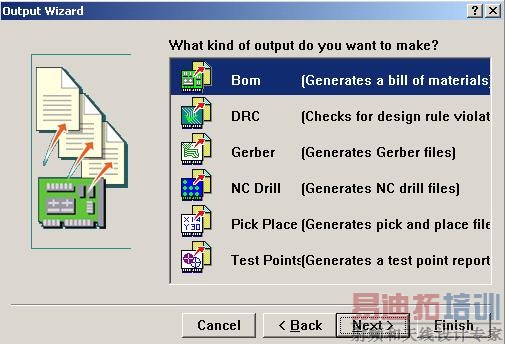

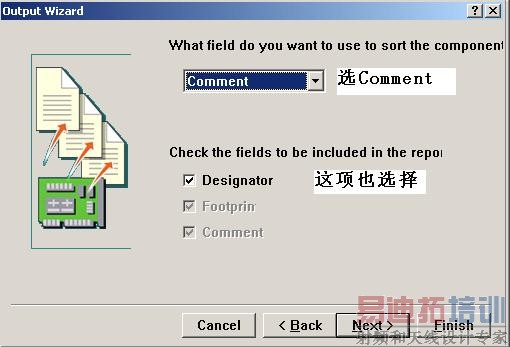

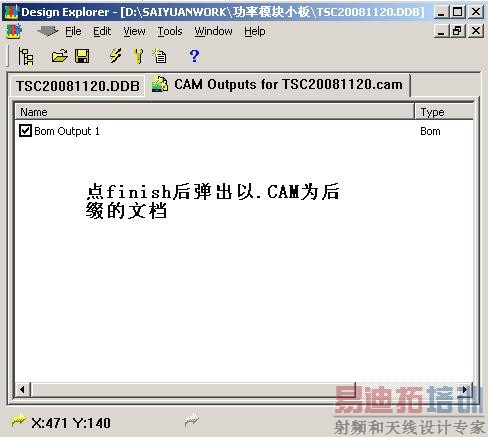

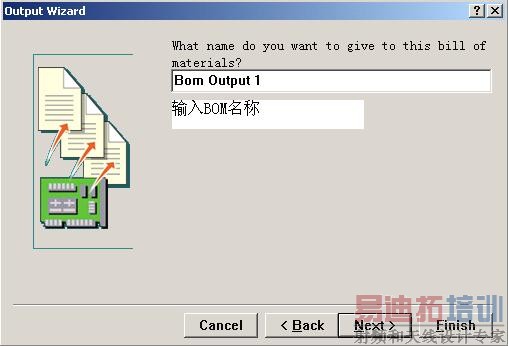

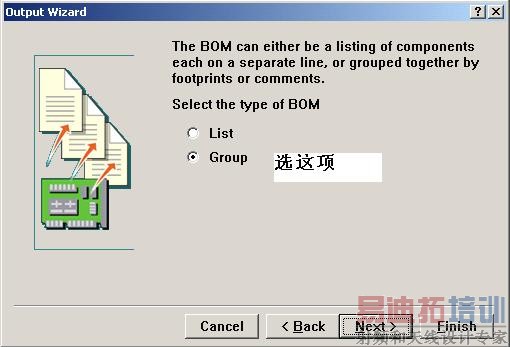

在PCB 焊接生产过程中，我们需要用到PCB 的BOM，为了保证准确性，一般我们都从PCB 板中输出BOM。这里我们利用CAM Manager 向导来输出BOM 表。首先，我们打开需要输出BOM 的PCB 文件，再通过CAM Manager 向导来输出BOM 表。

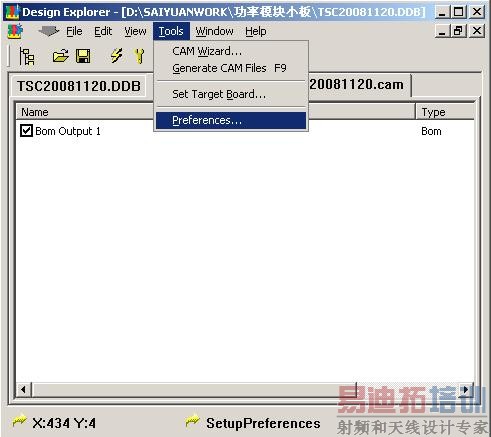

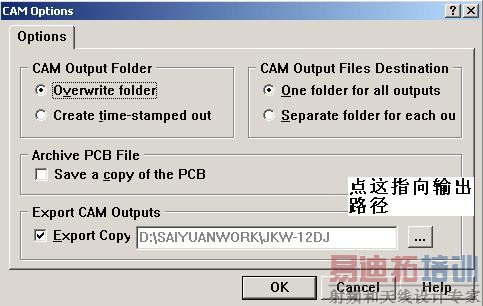

在这文档下通过Tools 的preferences 设置BOM 文档的输出路径。

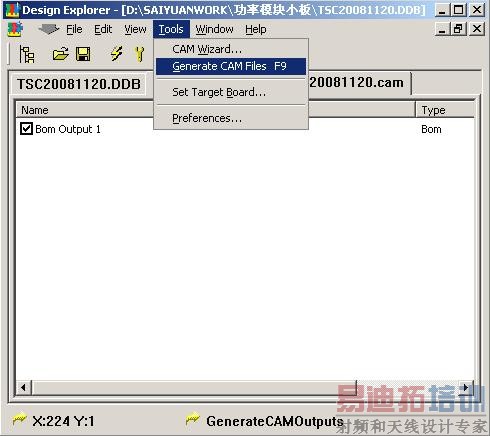

再通过Generate CAM Files 生成BOM 文档

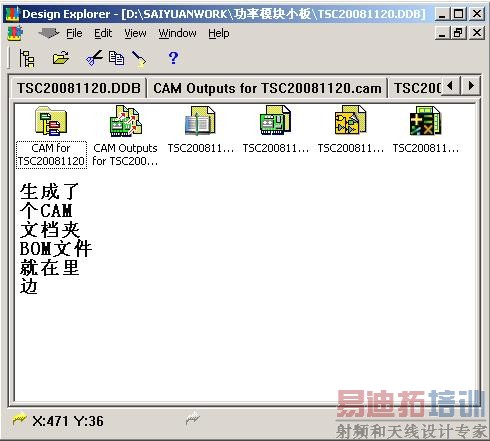

打开就可以看到BOM 文件了。

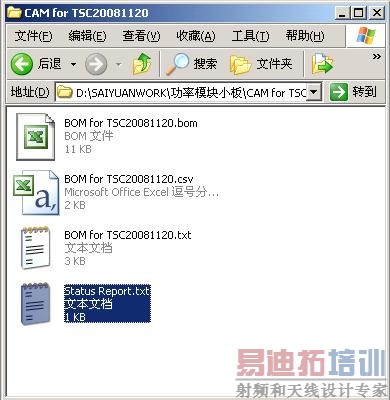

在前面设置的输出路径下也输出了一份备份文件。

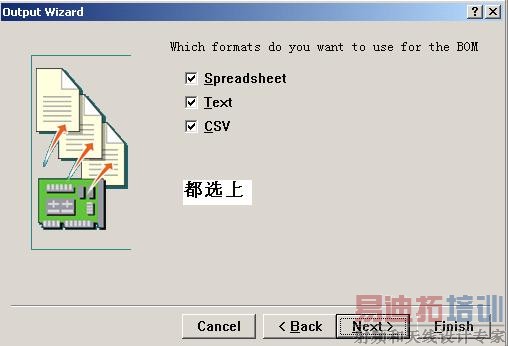

输出以.BOM、.CSV、.TXT 的三份BOM，其中以.BOM、.CSV 为后缀的文件我们可以通过Excel 对它编辑为合适我们需要的格式BOM。
在这文档下通过Tools 的preferences 设置BOM 文档的输出路径。
再通过Generate CAM Files 生成BOM 文档
打开就可以看到BOM 文件了。
在前面设置的输出路径下也输出了一份备份文件。
输出以.BOM、.CSV、.TXT 的三份BOM，其中以.BOM、.CSV 为后缀的文件我们可以通过Excel 对它编辑为合适我们需要的格式BOM。
