探讨高速PCB电路板布线问题

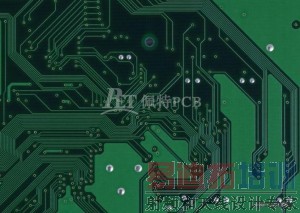

PCB布线在高速电路中具有关键的作用，但它往往是电路设计过程的最后几个步骤之一。高速PCB布线有很多方面的问题，关于这个题目已有人撰写了大量的文献。本文主要从实践的角度来探讨高速电路的布线问题。主要目的在于帮助新用户当设计高速电路PCB布线时对需要考虑的多种不同问题引起注意。另一个目的是为已经有一段时间没接触PCB布线的客户提供一种复习资料。图纸上看起来很好的高性能电路设计，如果由于PCB布线时粗心马虎受到影响，最后只能得到普通的性能。在整个布线过程中预先考虑并注意重要的细节会有助于确保预期的电路性能。

一、原理图

尽管优良的原理图不能保证好的PCB布线，但是好的PCB布线开始于优良的原理图。在绘制原理图时要深思熟虑，并且必须考虑整个电路的信号流向。如果在原理图中从左到右具有正常稳定的信号流，那么在PCB上也应具有同样好的信号流。在原理图上尽可能多给出有用的信息。因为有时候电路设计工程师不在，客户会要求我们帮助解决电路的问题，从事此工作的设计师、技术员和工程师都会非常感激，也包括我们。

除了普通的参考标识符、功耗和误差容限外，原理图中还应该给出哪些信息呢？下面给出一些建议，可以将普通的原理图变成一流的原理图。加入波形、有关外壳的机械信息、印制线长度、空白区；标明哪些元件需要置于PCB上面；给出调整信息、元件取值范围、散热信息、控制阻抗印制线、注释、扼要的电路动作描述等。

二、谁都别信

如果不是你自己设计布线，一定要留出充裕的时间仔细检查布线人的设计。在这点上很小的预防抵得上一百倍的补救。不要指望布线的人能理解你的想法。在PCB布线设计过程的初期你的意见和指导是最重要的。你能提供的信息越多，并且整个布线过程中你介入的越多，结果得到的PCB就会越好。给布线设计工程师设置一个暂定的完成点——按照你想要的布线进展报告快速检查。这种“闭合环路”方法可以防止布线误入歧途，从而将返工的可能性降至最低。

需要给布线工程师的指示包括：电路功能的简短描述，标明输入和输出位置的PCB略图，PCB层叠信息（例如，板子有多厚，有多少层，各信号层和接地平面的详细信息——功耗、地线、模拟信号、数字信号和RF信号）；各层需要那些信号；要求重要元件的放置位置；旁路元件的确切位置；哪些印制线很重要；哪些线路需要控制阻抗印制线；哪些线路需要匹配长度；元件的尺寸；哪些印制线需要彼此远离（或靠近）；哪些线路需要彼此远离（或靠近）；哪些元器件需要彼此远离（或靠近）；哪些元器件要放在PCB的上面，哪些放在下面。永远不要抱怨需要给别人的信息太多——太少吗？是；太多吗？不。

三、位置

正像在PCB中，位置决定一切。将一个电路放在PCB上的什么位置，将其具体的电路元件安装在什么位置，以及其相邻的其它电路是什么，这一切都非常重要。通常，输入、输出和电源的位置是预先确定好的，但是它们之间的电路就需要“发挥各自的创造性”了。这就是为什么注意布线细节将产生巨大回报的原因。从关键元件的位置入手，根据具体电路和整个PCB来考虑。从一开始就规定关键元件的位置以及信号的路径有助于确保设计达到预期的工作目标。一次就得到正确的设计可以降低成本和压力——也就缩短了开发周期。
