PowerPCB 转 SCH教程

本文以 PowerPCB 提供的 Pwrdemoa.pcb为例进行说明。
1．打开 PCB 图，  选择菜单 File－Report，文件类型选 PowerPCB V3.0 Format Netlist ，将文件另存为Pwrdemoa.ASC。
2．启动程序 Omninet for Windows，输入文件类型(Type)选 Pads-PowerPCB，Input File 1里用 Browse 指定网络表文件的位置。
     输出文件类型(Type)选 EDIF。Output File 1 指定输出文件的文件名和路径。
     然后点击 Run(跑动的小人)。

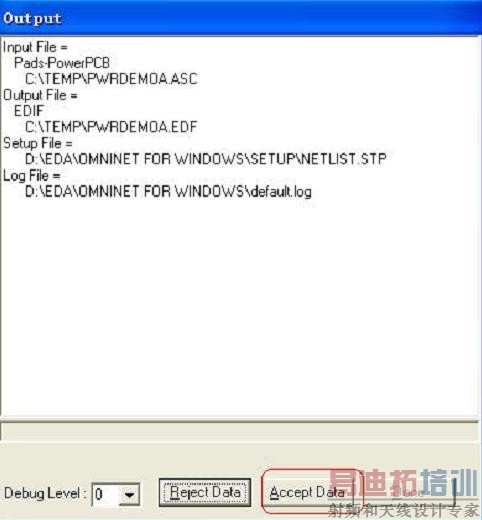

系统弹出一个输出窗口


点击 Accept Data。完成后点击“确定”，再点击“Done”关闭输出窗口。退
出 Omninet for Windows。

3．修改 EDIF 网表文件，非常麻烦且容易出错的部分。下面是网络表的一部分：

  (edif  (rename  C_COLON_BSLTEMP_BSLPWRDEMOA_DOTEDF
"C:TEMPPWRDEMOA.EDF")
  (edifVersion 2 0 0)
 (edifLevel 0)
  (keywordMap (keywordLevel 0))
 (library MAIN_LIB
  (edifLevel 0)
  (technology
   (numberDefinition
        (scale 1 (e 1 -6)(unit distance)))
  )
    (cell &6167 (cellType generic)
   (view NetlistView (viewType netlist)
    (interface
    )
   )
  )
  (cell &6167 (cellType generic)
   (view NetlistView (viewType netlist)
    (interface
     (port &1 )
     (port &2 )
     (port &3 )
     (port &4 )
     (port &5 )
     (port &6 )
     (port &7 )
     (port &10 )
     (port &13 )
     (port &14 )
     (port &15 )
     (port &16 )
     (port &17 )
     (port &18 )
     (port &19 )
     (port &20 )
    )
   )
  )
  (cell &68HC68R2 (cellType generic)
   (view NetlistView (viewType netlist)
    (interface
     (port &1 )
     (port &2 )
     (port &3 )
     (port &4 )
     (port &5 )
     (port &6 )
     (port &7 )
     (port &8 )
    )
   )
  )
    (cell &68HC68R2 (cellType generic)
 (view NetlistView (viewType netlist)
    (interface
    )
   )
  )
  (cell (rename NE555_MINUSSO "NE555-SO") (cellType generic)
   (view NetlistView (viewType netlist)
    (interface
    )
   )
  )
  (cell (rename R1_FSL4W "R1/4W") (cellType generic)
   (view NetlistView (viewType netlist)
    (interface
    )
   )
  )
  (cell (rename R1_FSL4W "R1/4W") (cellType generic)
   (view NetlistView (viewType netlist)
    (interface
     (port &1 )
     (port &2 )
    )
   )
  )
     检查一下有(cell…..标记的行，特别要注意红色字体部分，其 Interface 部分为空，在这个 cell 标记的前面或后面又有一个cell 行，其 Interface部分包含有
(port &1)
(port & 2)
  .
  .
  .
等内容。就是说每种器件出现了两个 cell 定义。
     现在要做的就是将无 port 内容的 cell 标记删除(上述 EDIF 文件中红色字体部分)。PCB板中有多少种 Part Type，就需要删除多少Cell 标记，还要注意不要把有 port 内容的那些行删掉了。多删了或者少删了都会造成网络不完整，从而丢失信息。
     将修改后的 EDIF文件存盘。

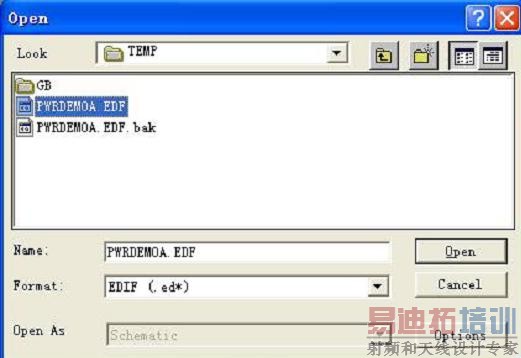

4．启动 E-Studio 软件，打开第3 步保存的 EDIF文件。

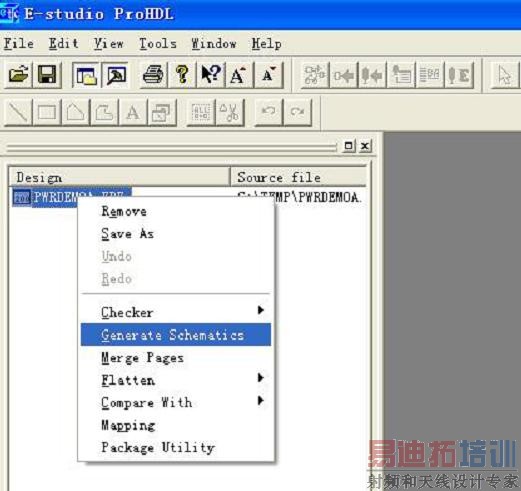

5．右键点击 PWRDEMOA.EDF文件，选择 Generate Schamatics：

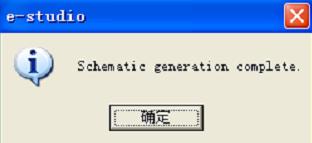

系统弹出窗口。


点击确定。

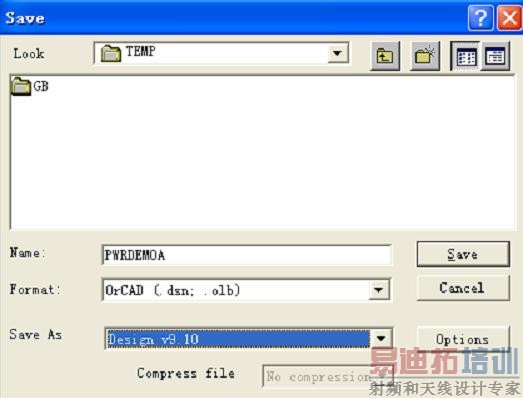

    6．选择菜单 File－Save As，输出格式选 ORCAD 9.10。

点击 Save 保存。弹出窗口中点击“确定”结束。

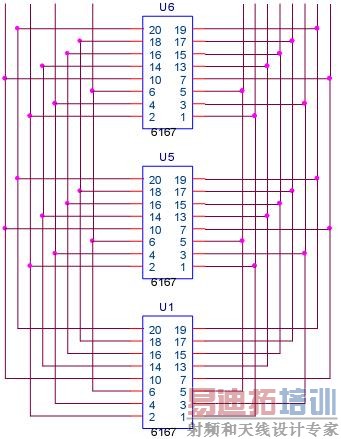

     生成的原理图已经可以在 ORCAD 中打开了。图纸显得特别长。如果 PCB比较复杂，可能会出现原理图太大，以致软件都没法处理的情况。下图只是原理图的一部分。


6．在 ORCAD 中打开生成的原理图，启动 PCBNavigator，打开 ITC 连接PowerPCB。选择菜单 PCB->Compare Netlist with PCB，生成的报告文件如下：

*PADS-ECO-V3.0-MILS*
*REMARK*   old file: D:padspwrFilesecogtmp0.asc
*REMARK*   new file: C:TEMPpwrdemoa.asc
*REMARK*   created by ECOGEN (Version 6.0g) on 2004-10-8 21:39:40

PART DIFFERENCES
----------------
OLD DESIGN                                                            NEW DESIGN
Ref-des  Part-type:Decal                                 Ref-des  Part-type:Decal
P2     CON60P100ED                                              P2    ED
J1     CONRIB14HL                                                  J1    RIB14HL
R1    R1/4W                                                           R1     4W
R10   R1/4W                                       R10   4W
R11    R1/4W                                                          R11     4W
R12   R1/4W                                       R12   4W
R14   R1/4W                                       R14   4W
R16   R1/4W                                       R16   4W
R2    R1/4W                                                           R2     4W
R5    R1/4W                                                           R5     4W
R6    R1/4W                                                           R6     4W
R7    R1/4W                                                           R7     4W
NET DIFFERENCES
----------------
OLD DESIGN                                        NEW DESIGN

SWAPPED GATE DIFFERENCES
------------------------
OLD DESIGN                                        NEW DESIGN

SWAPPED PIN DIFFERENCES
------------------------
OLD DESIGN                                        NEW DESIGN


UNMATCHED NET PINS IN OLD DESIGN
--------------------------------

UNMATCHED NET PINS IN NEW DESIGN
--------------------------------

ATTRIBUTE DIFFERENCES
---------------------
Attribute Level  [ OLD DESIGN Parent -> NEW DESIGN Parent ]

          Attribute Name           Old Value                New Value

可以看出，除了器件类型中包含有斜杠(不论正反)被改名外，网络表没有任何差异。
     如果要求完美，可以对照 PCB 图将原理图中的器件型号再改回去，这样就能实现原理图与 PCB 的完全对应。
     如果没有 PCBNavigator，可以用 ORCAD 生成 PADSPCB格式的网络表，在PowerPCB 的 Tools 菜单的 Compare/ECO Tools 中进行比较，第一个文件选当前设计文件，第二个文件选 ORCAD 生成的 ASCII 网表文件，其比较结果是一样的。
     到此，PowerPCB 转 ORCAD原理图结束。

     需要说明的是，这样的转换对于 PCB 上元件较少的情况可能好用，但如果PCB 上元件很多，则转换出来的原理图非常庞大，网络连接极其复杂，它没有层次、总线概念，也不会分成多张子图，所有网络是全部连接的，要能看懂可能还是比较困难。
另外，PCB 中没有连接的管脚在转换出来的原理图上不再存在，可能会出现有些器件管脚数不对的情况。若要修改原理图，必须修改生成的器件符号。
       还有一点不完善的地方是器件的封装信息没有了，必须重新填写。不过用ORCAD 做原理图有个优势，就是不写封装，生成网络表时会以器件的 Value 作为封装，不影响网络表生成。
