PowerPCB转Mentor Expedition过程

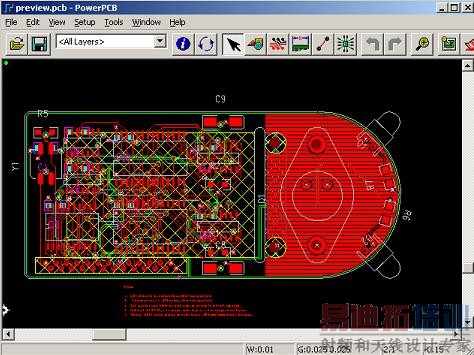

1. 把需要转化的文件放在一个新的目录下（本文的PCB文件放在D:demo下）
2. 用PowerPCB打开PCB文件:

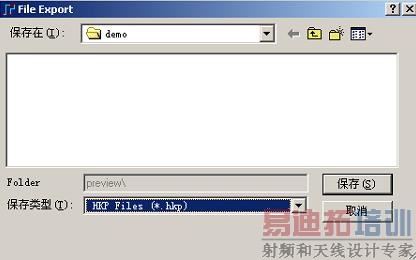

3. 选用FileExport,


------------------------------------------------------------------------------------------
选择保存的文件类型为HKP Files(*.hkp):

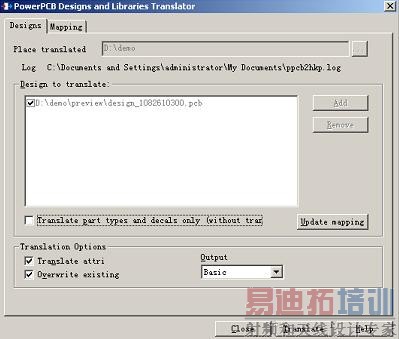

这时将弹出窗口

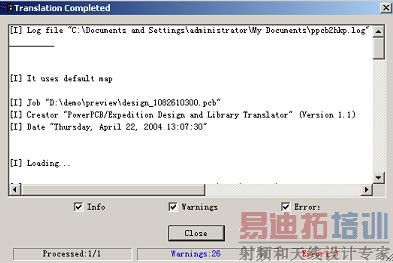

按Translate按钮后，转换完成：

------------------------------------------------------------------------------------------
这时，将在PCB所在目录下生成一个新的目录，目录名就是PCB文件名（本文生成的目录为D：demopreview）。

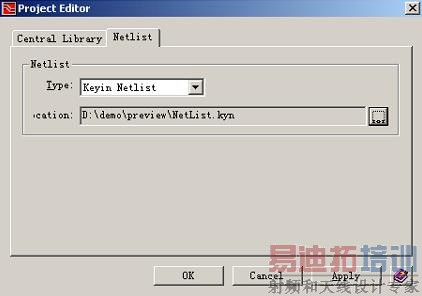

4. 启动Expedition PCB，选择Filenew,建立新的工程文件：

注意选择Netlist类型为“Keyin Netlist”，文件所在位置为PowerPCB Export的目录（本文生成的目录为D：demopreview）


------------------------------------------------------------------------------------------

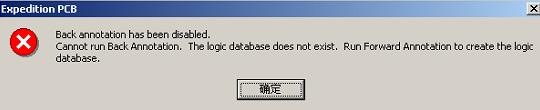

5. 打开PCB文件，将会提示：

选确定即可。

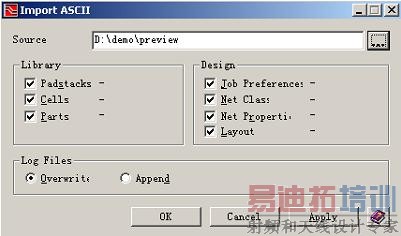

6.  Import PCB数据 ( FileimportASCII )
选择Source为从PowerPCB生成的目录（本文生成的目录为D：demopreview），选择OK即可。


------------------------------------------------------------------------------------------
这时，Expedition PCB中就可以看到原来PowerPCB中的PCB图了：
