ORCAD 出网络表

录入:edatop.com    点击:

出有VALUE值的PADS2K网表:

1、原理图要符合的条件:

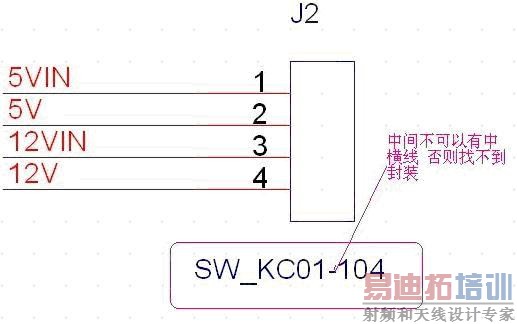

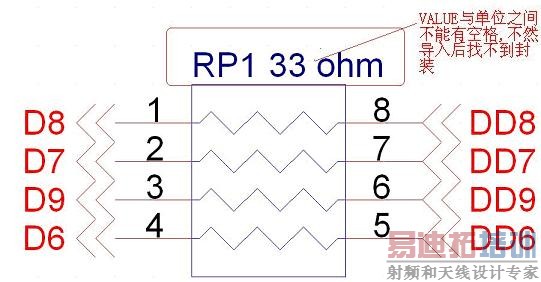

A,在元件的VALUE的值与单位之间不能有空格和中横线,但可以用下横线.




2、导出网络表:

注:1,{PCB footprint}与{Value}之间一定是 “,” ,不然在导入PADS中不能识别封装.

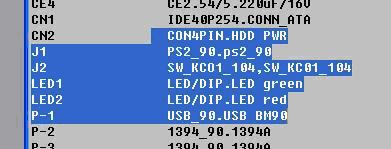

不能识别的网表:

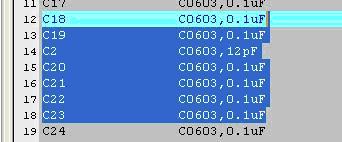

正确的网表:
