如何在 Allegro 增加零件及修改连线关系

(注意:通常 PCB Designer 不被允许修改线路设计.但有时为了紧急状况被要求在 Allegro 修改线路设计.一旦发生这种状况时,在 Design  结束后一定记得回去修改线路图.否则会造成设计图和 PCB不同步的现象.建议采用 FronttoBack  整合性完备及有比较能力的工具时,才能避免线路设计与 Layout 结果不同的情况.)

步骤:
1.  设定环境变数:  使用这项功能前必先启动 Logic_edit_enabled  环境变数.

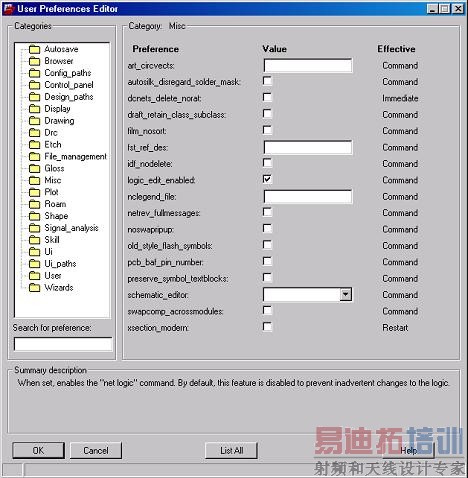

   在 Allegro  选择下拉式菜单指令 Setup>User Preferences…
   在出现的窗口左边选择 Misc,并在右选的 Logic_edit_enabled  的方格中勾选如下:

   按 OK  离开.
2.  增加零件:

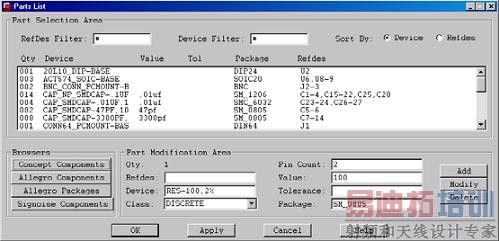

   选择下拉式菜单的指令 Logic>Part Logic…
   弹出的表格中列出几种选择零件的方式,我们以选择 Concept 零件为例.

 选择Library name

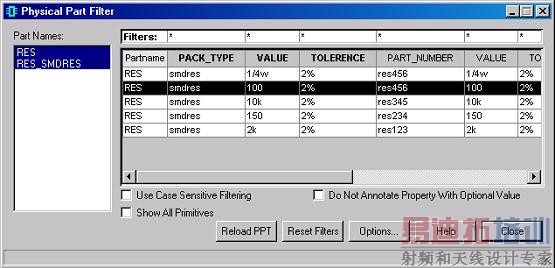

.从 part table  中选出 100 欧姆的零件.

.按close  离开.
.按close  离开 add component  窗口
被选到的零件内容列示在 Part Modification Area  如下:

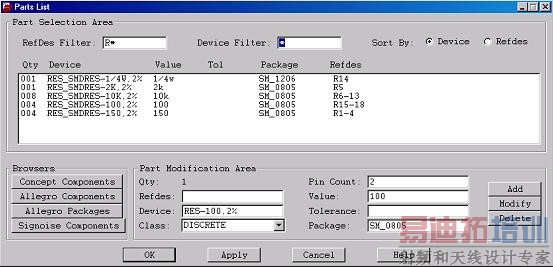

.在 Part Selection Area  的 RefDes Filter :输入 R*将列出 design  中所有电阻零件的编号值作为参考.
.在 Part Modification Area  的 RefDes  栏位内填上 R19.

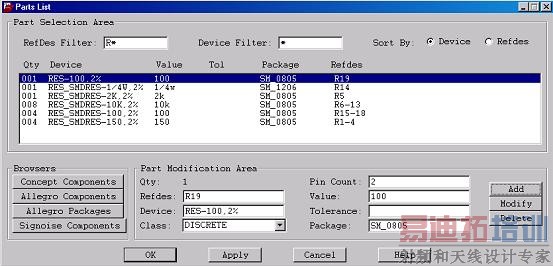

.按 Add  将零件加入结果如下:


按 OK离开.
3.  摆好零件 利用 Place  指令选择 R19  将它摆到 CPU  如下:

4.  修改连线关系-.
选择指令 Logic>Net Logic
在下图所指的 1  的位置选择要被指定的 net,net name  会出现在control panel 的 Option tab  中.


注意:在 option tab  的 pin  下目前被设定为 assign  的状态.
上图 2  的位置输入表示指定这个 net  连到 R19 pin 1.
在 option tab 的 net  指定成 GND,并指定到 R19 pin2.

按滑鼠右键选择 done  完成.
5. Back annotate  线路图.  依照你所使用的前端线路图设计工具,采用适当的 Back annotate  方式修改线路图.
